HCFB/4-450/HA - Compact HCFT / HCBT / HCFB / HCBB
Opis

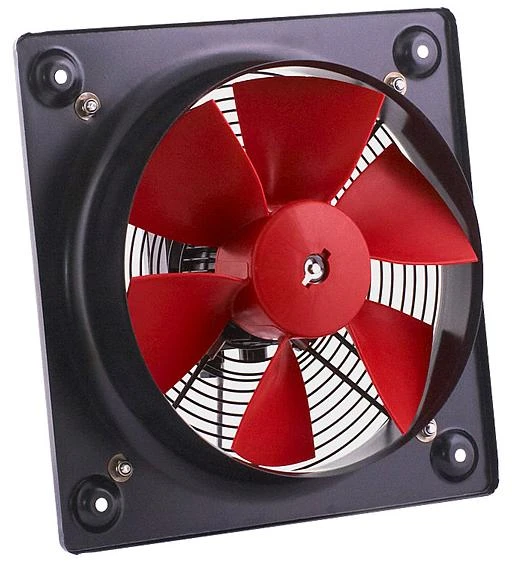

Wentylator osiowy ścienny, jednofazowy, czterobiegunowy. Wirnik wykonany z tworzywa. Max wydajność 6760m3/h.
Obraz 360 stopni
Zastosowanie
Wentylacja ogólna pomieszczeń o charakterze użytkowym i przemysłowym. Przeznaczone do wentylacji: hurtowni, magazynów, warsztatów, hal produkcyjnych, parkingów, lokali handlowych, szklarni, pomieszczeń hodowlanych (kurniki, chlewnie). Znajdują zastosowanie w urządzeniach klimatyzacyjnych.
Konstrukcja
Wentylatory osiowe o unikalnej, bardzo zwartej konstrukcji przystosowane do montażu ściennego w dowolnej pozycji. Wirniki z odpornego na działanie promieni UV termoplastu wzmocnionego włóknem szklanym (HCFT/HCFB) lub aluminiowe (HCBT/HCBB), dynamicznie wyważane zgodnie z normą ISO 1940. Obudowa wytłaczana z blachy stalowej, pokryta czarną farbą epoksydową. Wentylatory mogą pracować w temperaturze -40oC +70oC (modele 800-1000 zakres -20oC +40oC).
Silnik elektryczny
Asynchroniczny, trójfazowy 220-240 / 380-415 V, 50 Hz lub jednofazowy 220-240 V, 50 Hz, wykonany zgodnie ze standardami UNE-113, IEC 34-1. Stopień ochrony IP 65 (modele 800,900,1000 i dwubiegunowe IP 55), klasa izolacji F. Silnik przystosowany jest do pracy w atmosferze o wilgotności względnej do 95%. Silnik posiada termiczne zabezpieczenie uzwojenia przed przeciążeniem (nie dotyczy modeli dwubiegowych oraz 900 i 1000) i standardowo przystosowany jest do napięciowej regulacji prędkości obrotowej (nie dotyczy modeli z silnikami dwubiegowymi oraz 4-630, 710 (FB, FT, BB) oraz BT/4-710, 800 (BT i FT), 900 (BT i FT), 1000 (BT i FT)). Modele trójfazowe przystosowane do regulacji przetwornicą częstotliwości.
Dane techniczne
Wentylatory HCFT/HCFB (wirnik z tworzywa)
<td class="tab
il. bieg. | Typ ścienne | nmax [obr./min] | Pmax [W] | I [A] | Wydajność max [m3/h] | [db(A)] | Regulator obrotów* | Masa [kg] | Nr artykułu | |
230V | 400V | |||||||||
JEDNOFAZOWE | ||||||||||
2 | HCFB/2-250/H | 2500 | 250 | 1,2 | - | 2200 | 65 | - | 5 | 41520360 |
4 | HCFB/4-250/H | 1330 | 60 | 0,3 | - | 1215 | 52 | REB-1 | 5 | 41520020 |
HCFB/4-315/H | 1300 | 100 | 0,6 | - | 2350 | 54 | REB-1 | 7 | 41520060 | |
HCFB/4-355/H | 1225 | 200 | 1 | - | 3490 | 58 | REB-2,5 | 8 | 41520100 | |
HCFB/4-400/H | 1200 | 340 | 1,6 | - | 5070 | 60 | REB-2,5 | 9 | 41520140 | |
HCFB/4-450/H | 1290 | 480 | 2,3 | - | 6760 | 65 | REB-5 | 13 | 41520180 | |
HCFB/4-500/H | 1290 | 650 | 3 | - | 9200 | 68 | REB-5 | 16 | 41520220 | |
HCFB/4-560/H | 1250 | 980 | 4,9 | - | 12480 | 71 | REB-10 | 22 | 41520260 | |
HCFB/4-630/H | 1200 | 1700 | 7,6 | - | 17060 | 72 | - | 25 | 41520300 | |
6 | HCFB/6-315/H | 825 | 80 | 0,4 | - | 1560 | 45 | REB-1 | 7 | |
HCFB/6-355/H | 800 | 90 | 0,5 | - | 2210 | 50 | REB-1 | 8 | 41520480 | |
HCFB/6-400/H | 750 | 110 | 0,6 | - | 3400 | 52 | REB-1 | 9 | 41520520 | |
HCFB/6-450/H | 835 | 220 | 1,2 | - | 4550 | 53 | REB-2,5 | 13 | 41520560 | |
HCFB/6-500/H | 840 | 290 | 1,6 | - | 5820 | 56 | REB-2,5 | 16 | 41520600 | |
HCFB/6-560/H | 900 | 420 | 2,4 | - | 8260 | 59 | REB-5 | 22 | 41520640 | |
HCFB/6-630/H | 800 | 510 | 2,6 | - | 11000 | 60 | REB-5 | 25 | 41520680 | |
HCFB/6-710/H | 900 | 1300 | 5,7 | - | 16500 | 66 | - | 27 | 41520725 | |
8 | HCFB/8-450/H | 625 | 130 | 0,7 | - | 3500 | 46 | REB-1 | 13 | 41520760 |
HCFB/8-500/H | 605 | 160 | 0,9 | - | 4660 | 49 | REB-1 | 16 | 41520800 | |
HCFB/8-560/H | 610 | 240 | 1,3 | - | 5990 | 52 | REB-2,5 | 22 | 41520840 | |
HCFB/8-630/H | 585 | 320 | 1,7 | - | 8340 | 53 | REB-2,5 | 25 | 41520880 | |
HCFB/8-710/H | 625 | 480 | 2,4 | - | 11960 | 59 | - | 27 | 41520920 | |
TRÓJFAZOWE | ||||||||||
2 | HCFT/2-250/H | 2500 | 250 | 0,9 | 0,5 | 2200 | 65 | - | 5 | 41520350 |
4 | HCFT/4-250/H | 1330 | 60 | 0,3 | 0,2 | 1215 | 52 | RMT-1,5 | 5 | 41520010 |
HCFT/4-315/H | 1330 | 150 | 0,6 | 0,3 | 2350 | 54 | RMT-1,5 | 7 | 41520050 | |
HCFT/4-355/H | 1260 | 200 | 0,8 | 0,5 | 3490 | 58 | RMT-1,5 | 8 | 41520090 | |
HCFT/4-400/H | 1350 | 300 | 1,4 | 0,8 | 5070 | 60 | RMT-1,5 | 9 | 41520130 | |
HCFT/4-450/H | 1230 | 500 | 1,7 | 1 | 6760 | 65 | RMT-1,5 | 13 | 41520170 | |
HCFT/4-500/H | 1350 | 660 | 2,7 | 1,6 | 9200 | 68 | RMT-2,5 | 16 | 41520210 | |
HCFT/4-560/H | 1320 | 1210 | 3,9 | 2,3 | 12480 | 71 | RMT-2,5 | 22 | 41520250 | |
HCFT/4-630/H | 1420 | 1550 | 5,2 | 3 | 17060 | 72 | | 25 | 41520290 | |
HCFT/4-710/H | 1350 | 2200 | 7 | 4 | 22150 | 75 | | 27 | 41523350 | |
HCFT/4-800/L-X (1,5kW) | 1420 | 2300 | 6,6 | 3,8 | 24960 | 79 | | 37 | 42020010 | |
HCFT/4-800/H-X (3kW) | 1430 | 4200 | 12,6 | 7,3 | 31140 | 82 | | 52 | 42020020 | |
HCFT/4-900/L-X (3kW) | 1400 | 4400 | 11,3 | 6,5 | 35000 | 83 | | 94 | 42020026 | |
HCFT/4-900/H-X (5,5kW) | 1400 | 7200 | - | 12 | 45000 | 87 | | 110 | 42020028 | |
HCFT/4-1000/L-X (3kW) | 1400 | 4400 | 12,3 | 7,1 | 39240 | 84 | | 67 | 42020070 | |
HCFT/4-1000/H-X (5,5kW) | 1460 | 7200 | - | 12 | 54000 | 87 | | 95 | 42020075 | |
6 | HCFT/6-355/H | 875 | 90 | 0,5 | 0,3 | 2210 | 50 | RMT-1,5 | 7,6 | 41520470 |
HCFT/6-400/H | 830 | 110 | 0,5 | 0,3 | 3400 | 52 | RMT-1,5 | 9 | 41520510 | |
HCFT/6-450/H | 835 | 190 | 0,8 | 0,5 | 4550 | 53 | RMT-1,5 | 13 | 41520550 | |
HCFT/6-500/H | 840 | 250 | 0,9 | 0,5 | 5820 | 56 | RMT-1,5 | 16 | 41520590 | |
HCFT/6-560/H | 900 | 410 | 1,6 | 0,9 | 8260 | 59 | RMT-1,5 | 22 | 41520630 | |
HCFT/6-630/H | 905 | 530 | 2,2 | 1,26 | 11000 | 60 | RMT-1,5 | 25 | 41520670 | |
HCFT/6-710/H | 920 | 1100 | 4,9 | 3,3 | 16500 | 66 | RMT-5 | 27 | 41520715 | |
HCFT/6-800/L-X (0,55kW) | 900 | 1180 | 3,9 | 2,2 | 16720 | 70 | | 31 | 42020030 | |
HCFT/6-800/H-X (0,75kW) | 940 | 1220 | 4,3 | 2,5 | 20860 | 72 | | 36 | 42020040 | |
HCFT/6-900/L-X (1,1kW) | 950 | 1400 | 5,7 | 3,3 | 23360 | 74 | | 86 | 42020044 | |
HCFT/6-900/H-X (1,5kW) | 950 | 2330 | 7 | 4 | 30460 | 78 | | 93 | 42020048 | |
HCFT/6-1000/L-X (1,1kW) | 940 | 1400 | 5,6 | 3,2 | 26290 | 75 | | 54 | 42020080 | |
HCFT/6-1000/H-X (1,5kW) | 950 | 2330 | 7,6 | 4,4 | 36180 | 78 | | 62 | 42020090 | |
8 | HCFT/8-450/H | 660 | 130 | 0,7 | 0,4 | 3500 | 46 | RMT-1,5 | 13 | 41520750 |
HCFT/8-500/H | 625 | 150 | 0,7 | 0,4 | 4660 | 49 | RMT-1,5 | 16 | 41520790 | |
HCFT/8-560/H | 610 | 230 | 1 | 0,6 | 5990 | 52 | RMT-1,5 | 22 | 41520830 | |
HCFT/8-630/H | 635 | 310 | 1,3 | 0,8 | 8340 | 53 | RMT-1,5 | 25 | 41520870 | |
HCFT/8-710/H | 670 | 450 | 2 | 1,2 | 11960 | 59 | RMT-1,5 | 27 | 41520910 | |
HCFT/8-800/L-X (0,25kW) | 710 | 580 | 2,2 | 1,3 | 12460 | 63 | | 63 | 42020050 | |
HCFT/8-800/H-X (0,37kW) | 690 | 700 | 3 | 1,7 | 17160 | 65 | | 64 | 42020060 | |
HCFT/8-900/L-X (0,37kW) | 700 | 720 | 2,8 | 1,6 | 17450 | 69 | | 90 | 42020066 | |
HCFT/8-900/H-X (0,75kW) | 700 | 1100 | 4,5 | 2,6 | 22750 | 72 | | 90 | 42020068 | |
HCFT/8-1000/L-X (0,37kW) | 700 | 720 | 3 | 1,7 | 19620 | 68 | | 68 | 42020100 | |
HCFT/8-1000/H-X (0,75kW) | 725 |
