Opis produktu
Bezpieczeństwo

Opis

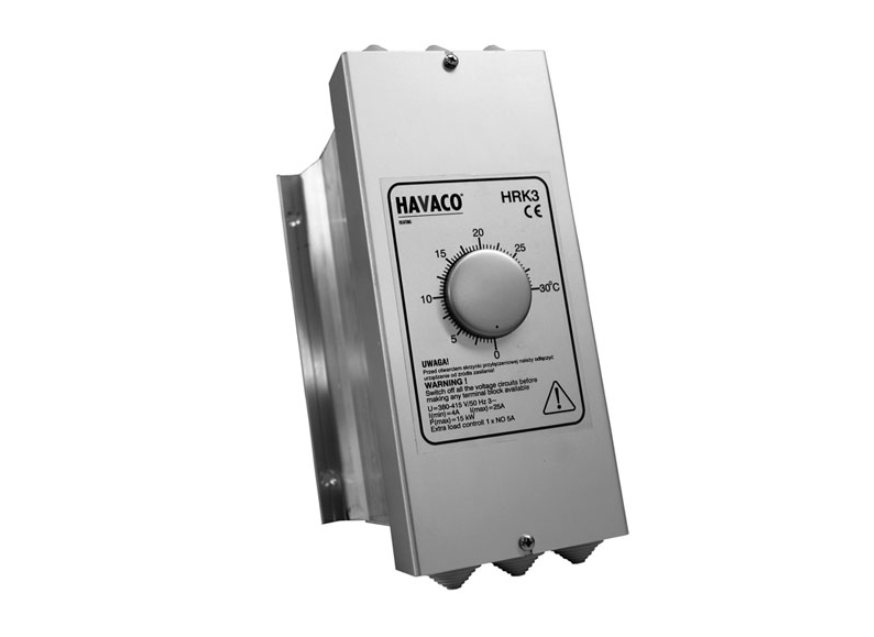

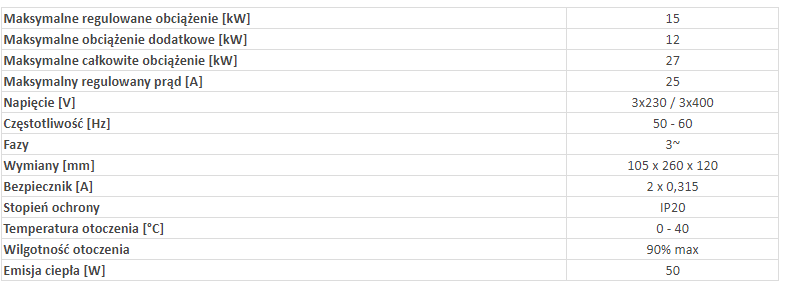

HRK 3 to mikroprocesorowy regulator moccy nagrzewnicy elektrycznej. Nie należy stosować regulatora HRK3 do regulacji pracy silników elektrycznych oraz oświetlenia. HRK 3 pozwala na regulację nagrzewnicy o mocy do 15kW. Dodatkowo regulator posiada wyjście przekaźnikowe ze stycznikiem, pozwalające na podłączenie obciążenia 12 kW. Całkowite dopuszczalne obciążenie regulatora wynosi 27 kW.


HRK 3 automatycznie dostosowywuje tryb regulacji do dynamiki regulowanego obiektu. Przy szybkich zmianach temperatury np. regulacja temperatury nawiewum, regulator będzie pracował jako regulator typu PI (proporcjonalno-całkujący). Dla wolnych zmian temperatury np. regulacja temperatury w pomieszczeniu, regulator będzie pracował jako regulator P (proporcjonalny). Regulator posiada tryb pracy nocnej, pozwalający na obniżenie zadanej temperatury o 0..10°C. Funkcja ta wymaga podłączenia zewnętrznego regulatora czasowego.

Instalacja

Regulator HRK 3 montujemy na ścianie w pozycji poziomej. Stopień ochrony IP20. Przed zdjęciem pokrywy przedniej należy zdjąć pokrętło nastawy temperatury.

Podłączenie elektryczne

Zasilanie podajemy na zaciski L1in, L2in, L3in. Napięcie zasilania 380-415V, 50-60Hz/ Maksymalny prąd 25A/fazę. HRK 3 może regulować zarówno nagrzewnice o podłączeniu symetrycznym w Y jak i nagrzewnice podłączane symetrycznie lub asymetrycznie. Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka, zgodnie z obowiązującymi przepisami krajowymi i międzynarodowymi.
UWAGA: Regulator HRK 3 należy podłączyć do źródła zasilania poprzez rozłącznik izolacyjny, o szerokości otwarcia styków przynajmniej 3mm. Wyłącznik oraz przekroje przewodów należy dobrać odpowiednio do obciążenia. Wyłącznik należy zamontować blisko urządzenia.

KARTA KATALOGOWA

INSTRUKCJA OBSŁUGI

Certyfikaty i ostrzeżenie bezpieczeństwa

  • Posiada oznaczenie CE (zgodność z normami UE).
  • Chronić przed dziećmi.
  • Opakowanie nie służy do zabawy.
  • Przechowywać w suchym i chłodnym miejscu.
  • Utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów.
  • Lista ostrzeżeń dotyczących bezpieczeństwa regulatorów obrotów oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR).
  • 1. Ryzyko porażenia prądem: Upewnij się, że instalacja elektryczna, do której jest podłączany regulator, jest zgodna z obowiązującymi normami i posiada uziemienie. Unikaj dotykania przewodów mokrymi rękami.
  • 2. Przeciążenie: Nie przekraczaj dopuszczalnego obciążenia regulatora, ponieważ może to prowadzić do przegrzania i uszkodzenia urządzenia, a nawet pożaru.
  • 3. Kompatybilność: Upewnij się, że podłączane urządzenie jest kompatybilne z regulatorem pod względem napięcia, prądu i rodzaju obciążenia. Niezgodność może spowodować uszkodzenie zarówno regulatora, jak i podłączonego urządzenia.
  • 4. Instalacja: Zleć instalację regulatora wykwalifikowanemu elektrykowi, aby uniknąć błędów i zapewnić prawidłowe działanie. Nieprawidłowa instalacja może prowadzić do zwarć, przegrzania lub porażenia prądem.
  • 5. Użycie: Stosuj regulator zgodnie z jego przeznaczeniem i instrukcją obsługi. Nie używaj go do celów, do których nie został zaprojektowany, ponieważ może to być niebezpieczne.
  • 6. Ochrona przed wilgocią: Nie używaj regulatora w wilgotnych lub mokrych pomieszczeniach, chyba że jest do tego przystosowany. Wilgoć może spowodować zwarcie i porażenie prądem.
  • 7. Wentylacja: Zapewnij odpowiednią wentylację wokół regulatora, aby zapobiec przegrzaniu.
  • 8. Dzieci: Przechowuj regulatory w miejscu niedostępnym dla dzieci, aby uniknąć nieautoryzowanego użycia i potencjalnych wypadków.
  • 9. Uszkodzenia: Nie używaj uszkodzonego regulatora. Uszkodzenia mechaniczne lub elektryczne mogą stanowić zagrożenie.

Producent

Ventia Sp. z o.o.

ul. Słowikowskiego 81

05-090 Raszyn, Polska

+48 22 688 07 00 info@ventia.pl

Osoba odpowiedzialna na terenie UE

Ventia Sp. z o.o.

ul. Słowikowskiego 81

05-090 Raszyn, Polska

+48 22 688 07 00 info@ventia.pl

Ventia

| Kod produktu: HRK-3

| Kod kreskowy: 5904673606604

HRK 3 - DARMOWY TRANSPORT!

Cena 1 221,00 zł
szt.
Dostępność:
duża ilość
Czas wysyłki: 24 godziny
Dostawa od 0,00 zł - Kurier

Cena liczy się automatycznie w zależności od wagi i objętości towarów w koszyku
