Klapa odcinająca p.poż fi 100

Klapy przeciwpożarowe typu KTM przeznaczone są do montażu w instalacjach wentylacji ogólnej jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku (normalnie otwarte). Funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.

Klapy niezależnie od położenia osi obrotu przegrody odcinającej (tj. przy kącie nachylenia osi 0÷360°), są przeznaczone do zabudowy poziomej (w ścianach) i pionowej (w stropach) oraz poza przegrodą.

Klapy typu KTM spełniają klasyfikację w zakresie odporności ogniowej EIS120. Oznacza to, że spełniają one kryteria klasyfikacyjne szczelności ogniowej, izolacyjności i dymoszczelności w czasie 120 minut.

Klapy odcinające typu KTM mogą być również montowane w przegrodach budowlanych o niższej klasie odporności ogniowej niż EI120. W przypadku takiego zastosowania ww. klapy mają odporność ogniową równą odporności ogniowej przegrody z zachowaniem kryterium dymoszczelności.

Skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2.

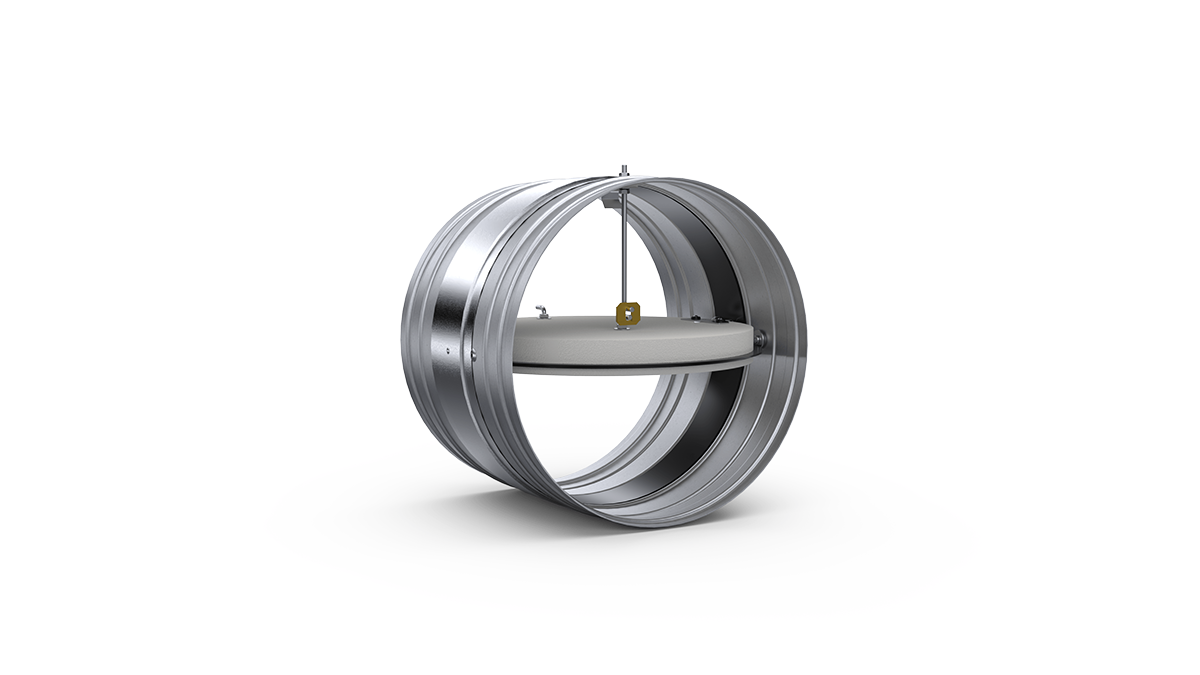

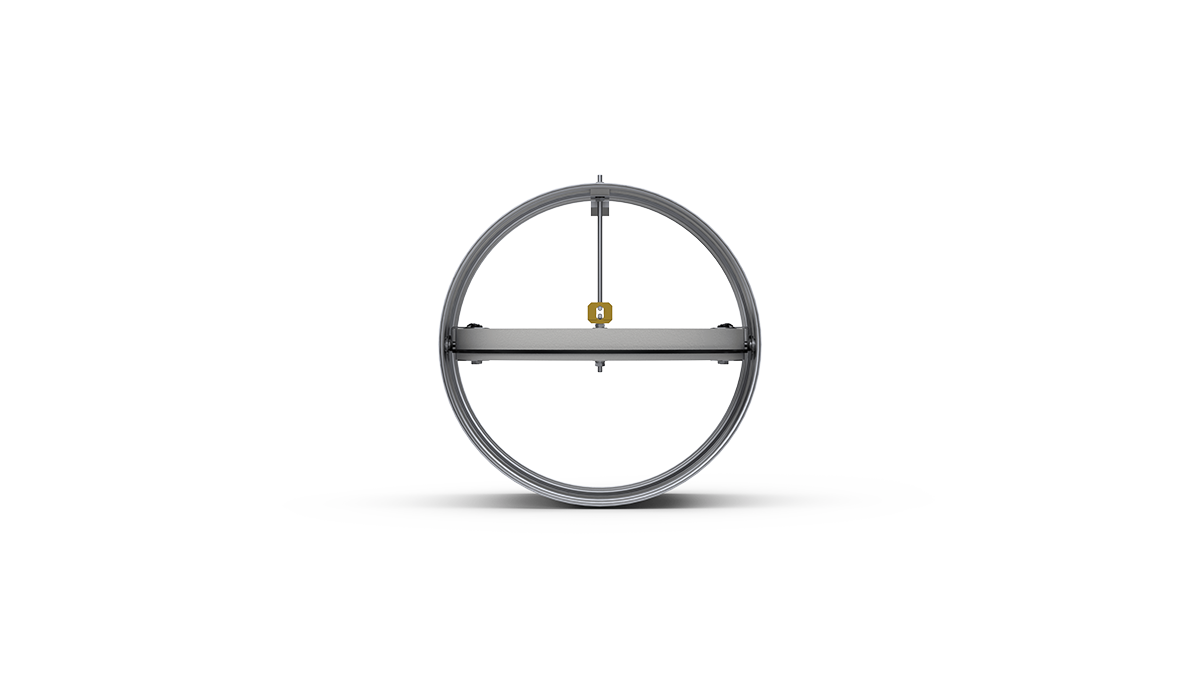

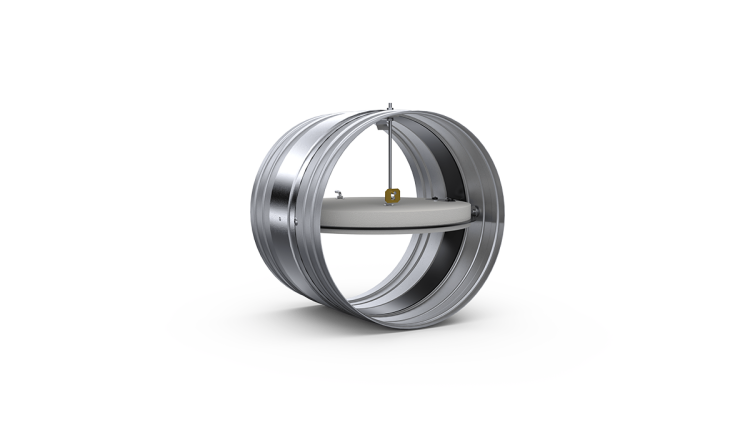

Klapy KTM-O-S (z mechanizmem sprężynowym) składają się z obudowy o przekroju kołowym, ruchomej jednopłaszczyznowej przegrody odcinającej i mechanizmu napędowego z elementem wyzwalającym.

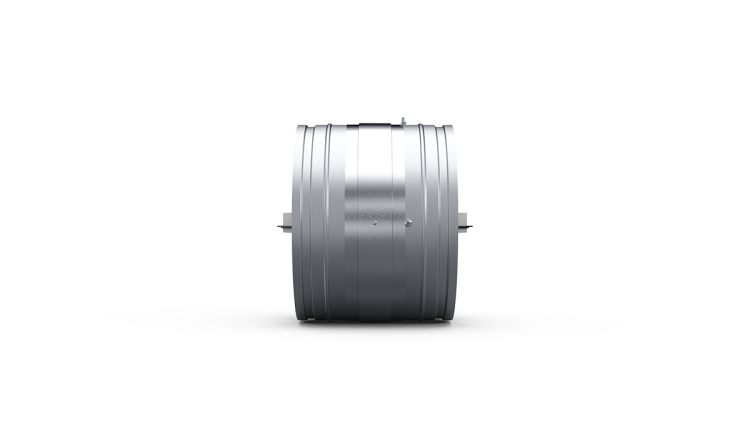

Obudowa klapy oraz elementy współpracujące wykonane są blachy stalowej ocynkowanej. Obydwa końce obudowy przystosowane są do połączenia wsuwanego typu mufowego lub nyplowego, umożliwiające łatwe łączenie elementów kanału z klapą. Na zewnętrznej i wewnętrznej powierzchni obudowy, w miejscu perforacji, dookoła zamkniętej przegrody odcinającej, umieszczone są uszczelki pęczniejące. Cechą charakterystyczną uszczelek jest to, iż pod wpływem wysokiej temperatury zwiększają swoją objętość dokładnie wypełniając wszelkie nieszczelności między przegrodą a korpusem. Przegroda odcinająca klapy wykonana jest z płyty wapniowosilikatowej, na jej obwodzie zamocowana jest uszczelka gumowa, zapewniająca zachowanie szczelności klapy w temperaturze otoczenia.

Klapa KTM-O-S wyposażona jest w sprężyny napędowe, które podczas otwierania przegrody magazynują energię, wykorzystywaną następnie do jej zamknięcia. Położenie przegrody w pozycji otwartej zapewnia wyzwalacz topikowy o nominalnej temperaturze zadziałania 70±5 °C, umieszczony w specjalnych śrubowych zaczepach. Zamknięcie przegrody następuje w wyniku zadziałania wyzwalacza topikowego po przekroczeniu temperatury zadziałania. Zniszczenie wyzwalacza powoduje rozłączenie zaczepów śrubowych, a następnie obrót przegrody do pozycji zamkniętej na skutek zadziałania sprężyn napędowych. Ruch obracanej przegrody ograniczony jest za pomocą oporowego zderzaka.
