Klapa odcinająca p.poż fi 315

Klapy przeciwpożarowe typu KTS-O przeznaczone są do montażu w instalacjach wentylacyjnych jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku.

Klapy typu  KTS-O są klapami odcinającymi (normalnie otwarte), symetrycznymi. Mogą być stosowane w funkcji wentylacji mieszanej. Przeznaczone są do zabudowy poziomej (w ścianach) i pionowej (stropy). Mogą być instalowane w wszystkich rodzajach przegród budowlanych (przegrody sztywne), łącznie z ścianami kartonowo-gipsowymi.

Podstawową funkcją klap typu KTS-O  jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.

Skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2. Przeciwpożarowe klapy odcinające typu: KTS-O-E, KTS-O-S, spełniają klasyfikację EIS120.

Klapy przeciwpożarowe typu KTS przeznaczone są do montażu w instalacjach wentylacji ogólnej jako przegrody odcinające, oddzielające strefę objętą pożarem od pozostałej części budynku (normalnie otwarte). Funkcją tych klap jest powstrzymanie rozprzestrzeniania się ognia, temperatury i dymu.

Klapy są skonstruowane, produkowane oraz poddawane próbom zgodnie z wymogami norm: PN-EN 15650 „Wentylacja budynków - przeciwpożarowe klapy odcinające montowane w przewodach” oraz PN-EN 13501-3 „Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków – Część 3: Klasyfikacja na podstawie wyników badań odporności ogniowej wyrobów i elementów stosowanych w instalacjach użytkowych w budynkach: ognioodpornych przewodów wentylacyjnych i przeciwpożarowych klap odcinających”.

Skuteczność klap potwierdzona jest badaniami według normy PN-EN 1366-2 „Badania odporności ogniowej instalacji użytkowych – Część 2: Przeciwpożarowe klapy odcinające”.

Klapa przeciwpożarowa typu KTS zakwalifikowana jest do klasy szczelności C (szczelność obudowy po zabudowie w ścianie zgodnie z instrukcją montażu) na podstawie badań przeprowadzonych zgodnie z normą PN-EN 1751 „Wentylacja budynków. Urządzenia wentylacyjne końcowe. Badania aerodynamiczne przepustnic regulacyjnych i zamykających”.

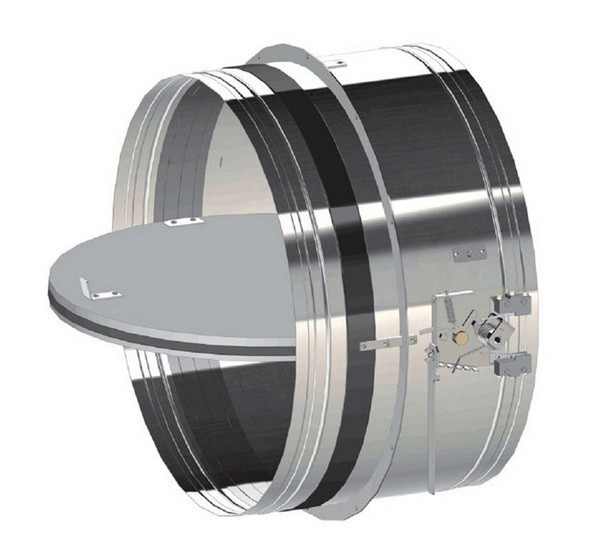

Klapy KTS-O-S (z mechanizmem sprężynowym) składają się z obudowy o przekroju kołowym, ruchomej jednopłaszczyznowej przegrody odcinającej i mechanizmu napędowego z elementem wyzwalającym. Obudowa klapy oraz elementy współpracujące wykonane są blachy stalowej ocynkowanej. Obydwa końce obudowy przystosowane są do połączenia wsuwanego typu nyplowego, umożliwiające łatwe łączenie elementów kanału z klapą.

Po stronie zewnętrznej obudowy znajduje się kołnierz wzmacniający konstrukcję klapy. Na zewnętrznej i wewnętrznej powierzchni obudowy, w miejscu perforacji, dookoła zamkniętej przegrody odcinającej, umieszczone są uszczelki pęczniejące. Cechą charakterystyczną uszczelek jest to, iż pod wpływem wysokiej temperatury zwiększają swoją objętość dokładnie wypełniając wszelkie nieszczelności między przegrodą a korpusem. Przegroda odcinająca klapy wykonana jest z płyty wapniowosilikatowej, na jej obwodzie zamocowana jest uszczelka gumowa, zapewniająca zachowanie szczelności klapy w temperaturze otoczenia.

Klapa KTS-O-S wyposażona jest w mechanizm sprężynowy składający się m. in. ze sprężyny napędowej, ręcznego urządzenia zwalniającego oraz wyzwalacza topikowego o nominalnej temperaturze zadziałania 70±5 °C. Podczas otwierania klapy za pomocą klucza następuje naciągnięcie sprężyny napędowej. Przegroda odcinająca jest utrzymywana w pozycji otwartej za pomocą ręcznego urządzenia zwalniającego zblokowanego z topikowym wyzwalaczem termicznym. Automatyczne zamknięcie klapy następuje w wyniku zadziałania wyzwalacza. Zniszczenie wyzwalacza termicznego powoduje samoczynny obrót przegrody odcinającej (przejście do pozycji zamkniętej) w wyniku rozprężania się sprężyny napędowej. Ruch obracanej przegrody ograniczony jest za pomocą dwóch zderzaków oporowych.

Wymiary:
