Wentylator dachowy ROOFTEC 4-315/3000T - ROOFTEC

Dostępność: dostępny na zamówienie
Wysyłka w: Produkt na zamówienie (dostępny w ciągu 6-10 tygodni)
Cena: 4 654,00 zł 4654.00
ilość szt.
dodaj do przechowalni
Producent: Harmann
Kod produktu: 14487900

Opis

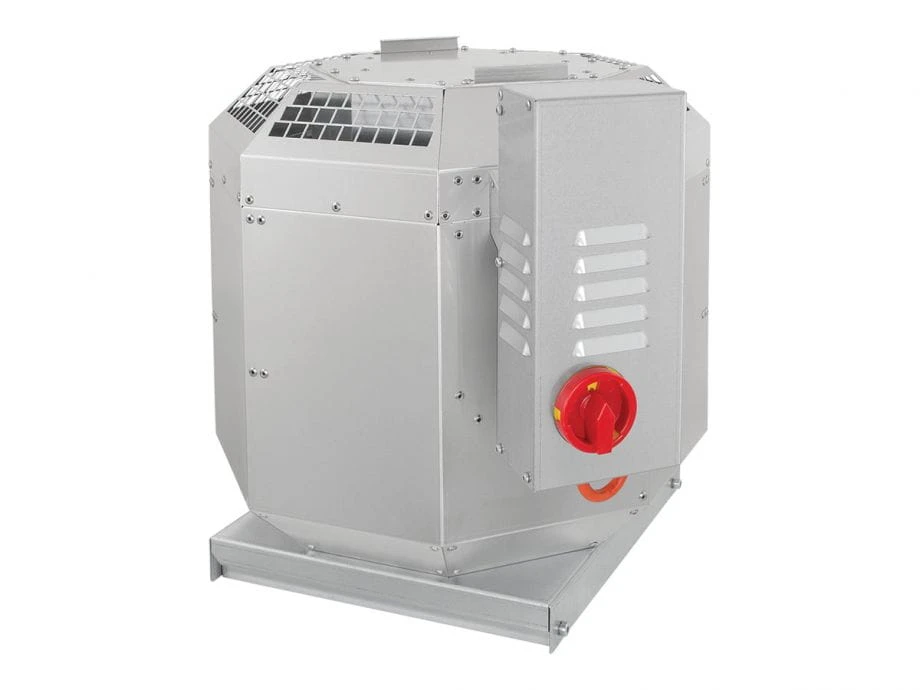

Wentylator dachowy ROOFTEC 4-315/3000T

Kod produktu: 14487900

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

ZALETY:

  • Wysokotemperaturowy
  • Uchylna obudowa
  • Tacka ociekowa
  • Wyłącznik serwisowy
  • Zakres temperatury pracy: -25 ÷ 80 °C - temperatura otoczenia w zależności od modelu,
    120 °C - maksymalna temperatura przetłaczanego medium.

ZASTOSOWANIE:

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze. Pod warunkiem wyposażenia instalacji wentylacyjnej w stosowne filtry/łapacze tłuszczu, urządzenia zalecane są do odciągu oparów znad okapów w profesjonalnych kuchniach przemysłowych i obiektach gastronomicznych. Modele trójfazowe znajdują szczególne zastosowanie w aplikacjach wymagających płynnej i precyzyjnej regulacji wydajności wentylatora przy zachowaniu wysokiej efektywności energetycznej.

KONSTRUKCJA:

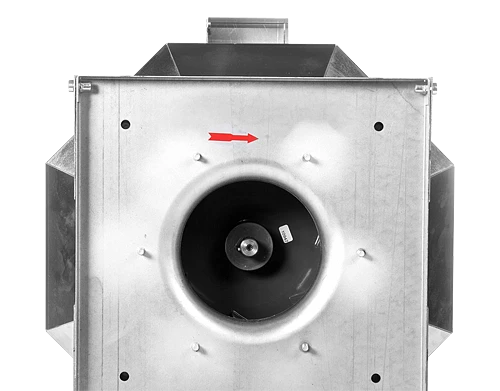

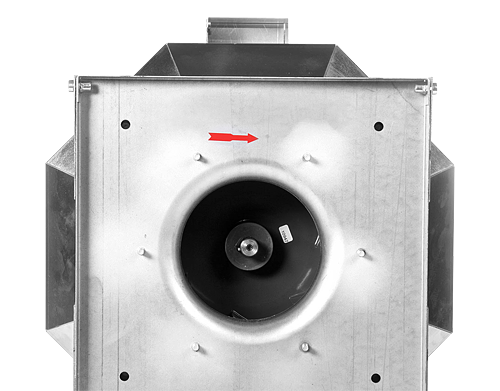

Dachowy wentylator promieniowy z wyrzutem pionowym, którego silnik zamontowany został poza strumieniem przepływającego powietrza. Wentylator został przystosowany do przetłaczania powietrza o maksymalnej temperaturze do 120°C. Obudowa została wykonana z profilowanej blachy aluminiowej AlMg3 odpornej na działanie wody morskiej oraz galwanizowanej blachy stalowej (płyta montażowa, wsporniki wewnętrzne). Ośmiokątny kształt obudowy wentylatora umożliwił redukcję straty ciśnienia przepływającego powietrza. Standardowo każdy wentylator posiada wylot powietrza zabezpieczony aluminiową blachą perforowaną, wyłącznik serwisowy oraz tacę ociekowa dla odprowadzania skroplin oraz wody opadowej z wnętrza wentylatora. Konstrukcja umożliwia odchylenie obudowy w celu przeprowadzenia czynności serwisowych w obrębie wirnika (przeglądy, czyszczenie).

WIRNIK:



Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo. Wirniki wyposażone w tuleję zaciskową Taperlock, która zapewnia lepszą jakość wyważania i wyższą stabilność działania.

NAPĘD I STEROWANIE:

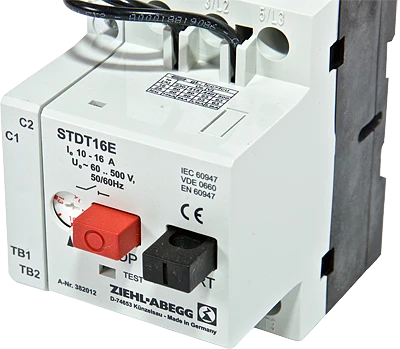

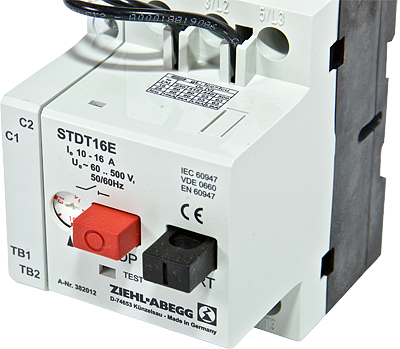

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany poza strumieniem usuwanego powietrza, chłodzony powietrzem zewnętrznym. Silnik trójfazowy wykonany w klasie sprawności IE3 gwarantuje wysoką efektywność energetyczną wentylatora. Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia podano w tabeli/wykresie doboru. Silniki posiadają wbudowany czujnik temperatury uzwojeń typu termokontakt, który musi być podłączony oraz monitorowany przez zewnętrzne urządzenie ochrony termicznej np. przekaźnik wbudowany w regulator, przekaźnik SET10, system automatyki itp. Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana przy pomocy przemienników częstotliwości w zakresach podanych w tabeli danych technicznych oraz wykresach doboru. Zabezpieczenie termiczne silnika musi być zrealizowane poprzez urządzenia ochronne typu przekaźnik przeciążeniowy, wyłącznik silnikowy lub poprzez przemiennik częstotliwości. Nastawa wyzwalacza termicznego urządzeń ochronnych musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość maksymalnego natężenia prądu (Imax) dla wentylatora. Połączenie elektryczne należy wykonać za pomocą zintegrowanego wyłącznika serwisowego. W przypadku bezpośredniego podłączenia silników trójfazowych do sieci należy zabezpieczyć je stosując wyłączniki silnikowe z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym.

DANE TECHNICZNE:

Typ max
[m3/h]
Δp max
[Pa]
max
[W]
nom
[V]
fnom
[Hz]
Umin- Umax
[V]
fmin - fmax
[Hz]
max
[A]
A
[0C]
max
[0C]
Lwa
[dB(A)]
Lpa
[dB(A)]
masa
[kg]
nr kat.
ROOFTEC 2-225/1700S 1720 650 273 230 50 110-230 - 2.1 80 120 75 52/44 22.7 14217400
ROOFTEC 2-250/2200S 2160 820 437 230 50 110-230 - 3.3 80 120 79 56/48 25.0 14217600
ROOFTEC 2-280/3000S 3000 960 661 230 50 110-230 - 3.8 80 120 85 62/54 32.0 14217800
ROOFTEC 2-315/3900S 3860 1220 1111 230 50 110-230 - 7.1 50 120 88 65/57 36.5 14218100
ROOFTEC 4-400/4200S 4170 500 503 230 50 110-230 - 2.9 80 120 72 49/41 43.5 14250300
ROOFTEC 4-450/6400S 6390 635 828 230 50 110-230 - 4.6 55 120 75 52/44 62.0 14218800
ROOFTEC 4-500/8200S 8215 780 1384 230 50 110-230 - 7.6 45 120 79 56/48 69.0 14219000
ROOFTEC 2-225/1900T 1870 970 431 3~230/400(Δ/Y) 50 - 20-60 0.8 50 120 80 57/49 28.5 14487500
ROOFTEC 2-250/2300T 2340 1160 663 3~230/400(Δ/Y) 50 - 20-60 1.1 50 120 84 61/53 28.9 14487600
ROOFTEC 2-280/2700T 2710 960 627[ 3~230/400(Δ/Y) 50 - 20-50 1.1 50 120 86 63/55 34.5 14487700
ROOFTEC 2-315/3800T 3795 1260 1100 3~230/400(Δ/Y) 50 - 20-50 2.3 50 120 86 63/55 39.5 14487800
ROOFTEC 4-315/3000T 3000 810 597 3~230/400(Δ/Y) 50 - 35-80 1.0 50 120 79 56/48 39.0 14487900
ROOFTEC 4-355/4300T 4250 790 725 3~230/400(Δ/Y) 50 - 25-70 1.3 50 120 78 55/47 48.1 14488000
ROOFTEC 4-400/4000T 3990 510 492 3~230/400(Δ/Y) 50 - 20-50 1.0 50 120 78 55/47 50.4 14488100
ROOFTEC 4-450/7000T 6975 820 1139 3~230/400(Δ/Y) 50 - 20-55 2.3 50 120 80 57/49 82.5 14488200
ROOFTEC 4-500/7900T 7905 820 1342 3~230/400(Δ/Y) 50 - 20-50 2.7 50 120 81 58/50 83.7 14488300
ROOFTEC 4-560/11900T 11960 1040 2420 3~230/400(Δ/Y) 50 - 20-50 4.7 50 120 84 61/53 127.0 14488500
ROOFTEC 4-630/14300T 14350 1300 4115 3~400(Y) 50 - 20-50 8.5 40 120 91 68/60 137.0 14488600
ROOFTEC 6-710/18600T 18580 720 2768 3~230/400(Δ/Y) 50 - 20-50 6.9 50 120 82 59/51 235.0 14488700



tA - temp. otoczenia, tmax - maks. temp. medium
LpA – poziom ciśnienia akustycznego z odl. 4/10 m (pole swobodne)

WYMIARY:

Typ A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
I
[mm]
Øk
[mm]
Ød
[mm]
J
[mm]
ROOFTEC 2-225/1700S  467 514 363 452 341 482 311 ±4  355 ±2  245 9(x4)  213 M6x15(x6)
ROOFTEC 2-250/2200S  467 514 363 452 341 482 311 ±4  355 ±2  245 9(x4)  213 M6x15(x6)
ROOFTEC 2-280/3000S  512 614 464 569 441 551 411 ±4  435 ±2  330 11(x4)  286 M6x15(x6)
ROOFTEC 2-315/3900S  512 614 464 569 441 551 411 ±4  435 ±2  330 11(x4)  286 M6x15(x6)
ROOFTEC 4-400/4200S  565 742 625 722 602 604 572 ±4  596 ±2  450 11(x4)  438 M6x15(x6)
ROOFTEC 4-450/6400S  737 - 697 902 674 776 644±4 668±2 535 11(x4)  438 M6x15(x6)
ROOFTEC 4-500/8200S  737 - 697 902 674 776 644±4 668±2 535 11(x4)  438 M6x15(x6)
ROOFTEC 2-225/1900T 467 514 363 452 341 482 311±4 355±2 245 9(x4) 213 M6x15(6x)
ROOFTEC 2-250/2300T 467 514 363 452 341 482 311±4 355±2 245 9(x4) 213 M6x15(6x)
ROOFTEC 2-280/2700T 512 614 464 569 441 551 411±4 435±2 330 11(x4) 286 M6x15(6x)
ROOFTEC 2-315/3800T 512 614 464 569 441 551 411±4 435±2 330 11(x4) 286 M6x15(6x)
ROOFTEC 4-315/3000T 512 614 464 569 441 551 411±4 435±2 330 11(x4) 286 M6x15(6x)
ROOFTEC 4-355/4300T 565 742 625 722 602 604 572±4 596±2 450 11(x4) 438 M6x15(6x)
ROOFTEC 4-400/4000T 565 742 625 722 602 604 572±4 596±2 450 11(x4) 438 M6x15(6x)
ROOFTEC 4-450/7000T 737 - 697 902 674 776 644±4 668±2 535 11(x4) 438 M6x15(6x)
ROOFTEC 4-500/7900T 737 - 697 902 674 776 644±4 668±2 535 11(x4) 438 M6x15(6x)
ROOFTEC 4-560/11900T 778 - 944 1136 936 818 905±4 929±2 750 11(x4) 605 M8x20(6x)
ROOFTEC 4-630/14300T 778 - 944 1136 936 818 905±4 929±2 750 11(x4) 605 M8x20(6x)
ROOFTEC 6-710/18600T 1003   1112 1443 1089 1048 1059 ±4  1083 ±2  840 11(x4)  605 M8x20(x6)

KARTA KATALOGOWA
ZNAK ZGODNOŚCI:
