Wentylator dachowy VIVER 2-225/900S - VIVER

Dostępność: duża ilość

Wysyłka w: 4 dni roboczych

Cena: 1 107,00 zł 1107.00

ilość szt.

dodaj do przechowalni

Producent: Harmann

Kod produktu: 13724400

Opis

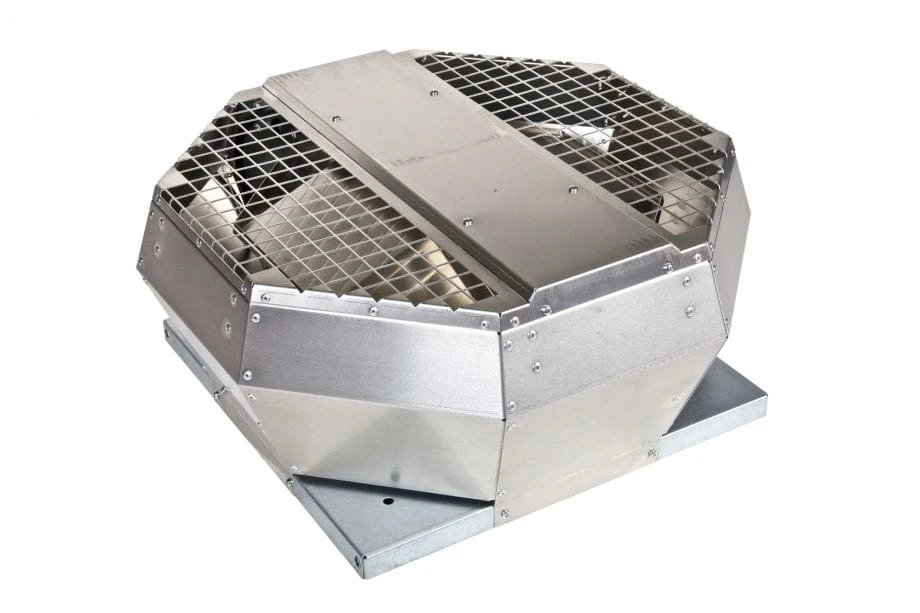

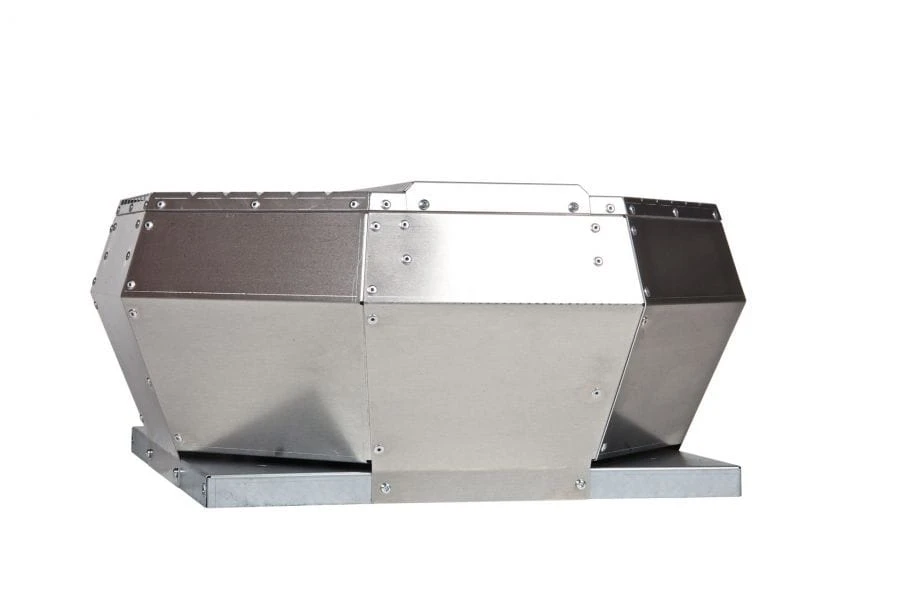

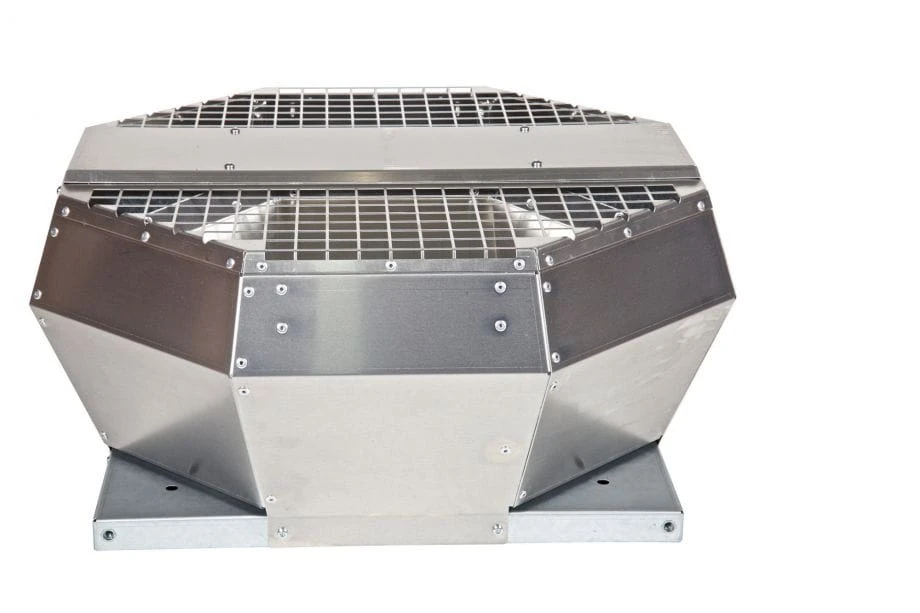

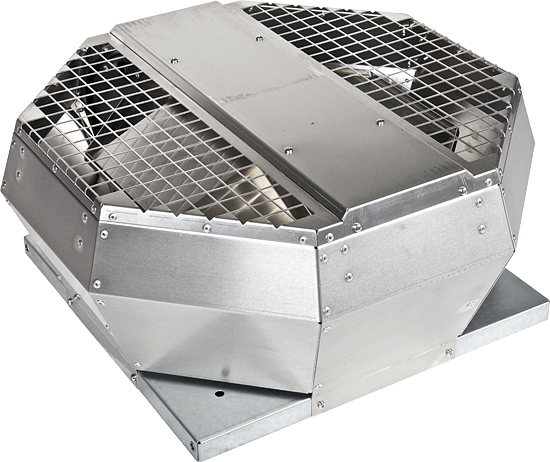

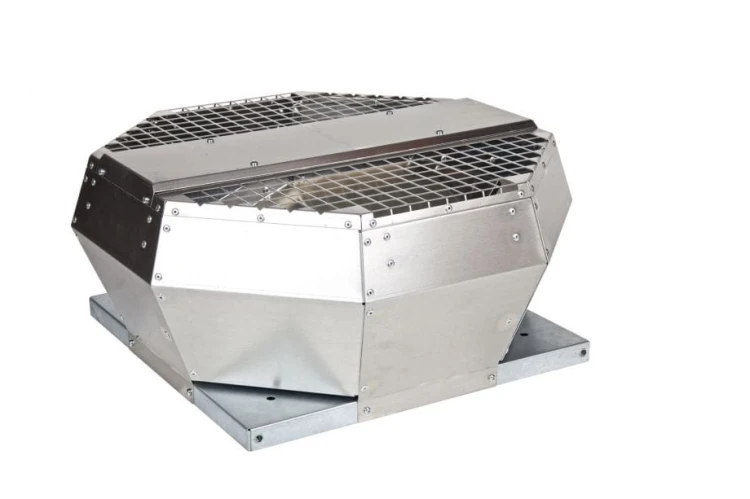

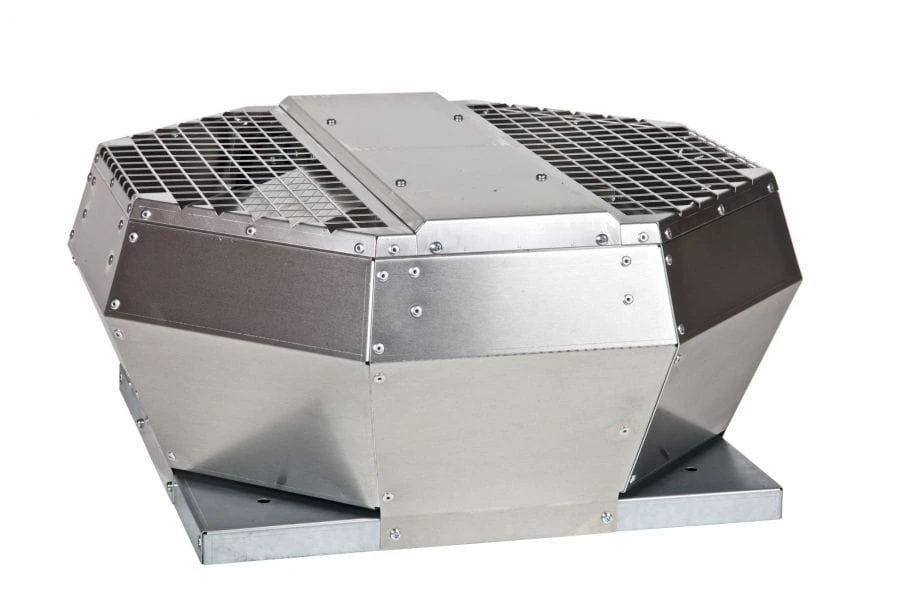

Wentylator dachowy VIVER 2-225/900S

Kod produktu: 13724400

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

ZALETY:

pionowy wyrzut powietrza
obudowa wykonana z aluminium
wirnik z łopatkami wygiętymi do tyłu
napięciowa regulacja prędkości obrotowej
wbudowany wyłącznik serwisowy (modele VIVER.PS)
kompaktowe gabaryty
zakres temperatury pracy: -25 ÷ 80°C – w zależności od modelu

ZASTOSOWANIE:

Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.

KONSTRUKCJA:

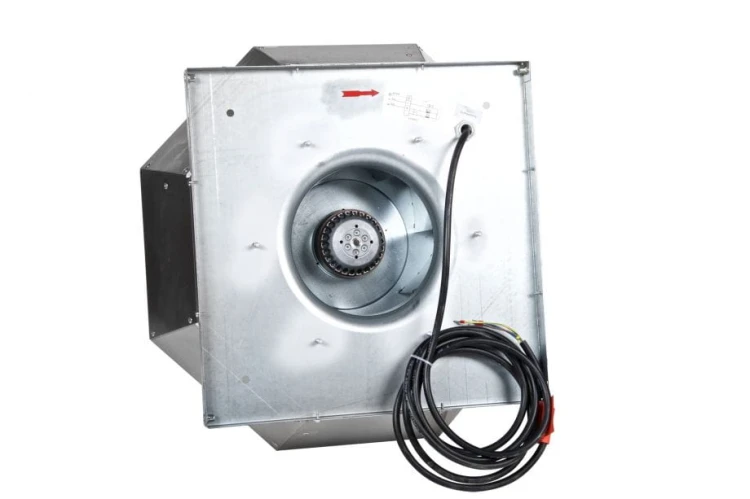

Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa (boczna i górna) została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg₃) i składa się z nisko profilowanej osłony w kształcie ośmiokąta z siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.

W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVER.P wyposażone zostały w zintegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu (wyważany dynamicznie podwójny stopień wyważenia w klasie G 6.3).

NAPĘD I STEROWANIE:

Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury uzwojeń z resetem automatycznym (do modelu 355 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu, które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modelu 355 IP44, dla modeli 400-560 IP54. Klasa izolacji F.

DANE TECHNICZNE:

Typ	V _max [m³/h]	Δp _max [Pa]	P _max [W]	U_n [V]	I _max [A]	RPM_max [1/min]	t_max [°C]	L_WA [dB(A)]	L_pA * [dB(A)]	m [kg]	nr kat.
VIVER 2-190/450S	490	380	67	230, 1~	0,37	2720	40	64	41/33	4,5	13054300
VIVER 4-190/250S	280	110	18	230, 1~	0,23	1430	70	55	32/24	4,9	13053700
VIVER 2-220/800S	800	510	110	230, 1~	0,55	2780	60	67	44/36	5,3	13182000
VIVER 4-220/400S	410	140	21	230, 1~	0,22	1410	80	51	28/20	5	13178300
VIVER 2-225/900S	930	630	154	230, 1~	0,9	2910	60	73	50/42	5,7	13724400
VIVER 4-250/600S	620	170	61	230, 1~	0,38	1415	50	58	30/22	5,6	13044000
VIVER 4-280/1100S	1100	220	82	230, 1~	0,42	1400	70	61	38/30	8,2	13009900
VIVER 4-315/1500S	1550	300	130	230, 1~	0,70	1450	60	63	40/32	8,5	15078400
VIVER 4-355/2700S	2740	400	249	230, 1~	1,34	1460	45	66	43/35	16,5	13105900
VIVER 4-400/3700S	3740	500	452	230, 1~	2,59	1460	65	71	48/40	16,5	13106200
VIVER 4-450/5000T	5020	580	641	400, 3~	1,5	1450	60	75	52/44	26	13106500
VIVER 4-500/7600T	7665	880	1467	400, 3~	3,43	1470	55	79	56/48	34	13106800
VIVER 4-560/10900T	10960	830	1911	400, 3~	4,76	1460	60	82	59/51	53,5	13107100

* - poziom ciśnienia akustycznego mierzony z odległości 4/10 m

WYMIARY:

Typ	Ød [mm]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	J [mm]	Øk [mm]
VIVER 2-190/450S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 4-190/250S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 2-220/800S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 4-220/400S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 2-225/900S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 4-250/600S	213	337	388	190	320 ±4	245	95,5	311 ± 4	95,5	M6x15 (6x)	9
VIVER 4-280/1100S	286	437	540	249	420 ± 4	330	135	411 ± 4	135	M6x15 (6x)	9
VIVER 4-315/1500S	286	437	540	249	420 ± 4	330	135	411 ± 4	135	M6x15 (6x)	9
VIVER 4-355/2700S	438	598	745	333	581 ± 4	450	195,5	572 ± 4	195,5	M6x15 (6x)	11
VIVER 4-400/3700S	438	598	745	333	581 ± 4	450	195,5	572 ± 4	195,5	M6x15 (6x)	11
VIVER 4-450/5000T	438	670	860	418	644 ± 4	535	222	653 ± 4	222	M6x15 (6x)	11
VIVER 4-500/7600T	438	670	860	418	644 ± 4	535	222	653 ± 4	222	M6x15 (6x)	11
VIVER 4-560/10900T	605	931	1165	527	905 ± 4	750	314	914 ± 4	314	M8x15 (8x)	11

KARTA KATALOGOWA
ZNAK ZGODNOŚCI:
