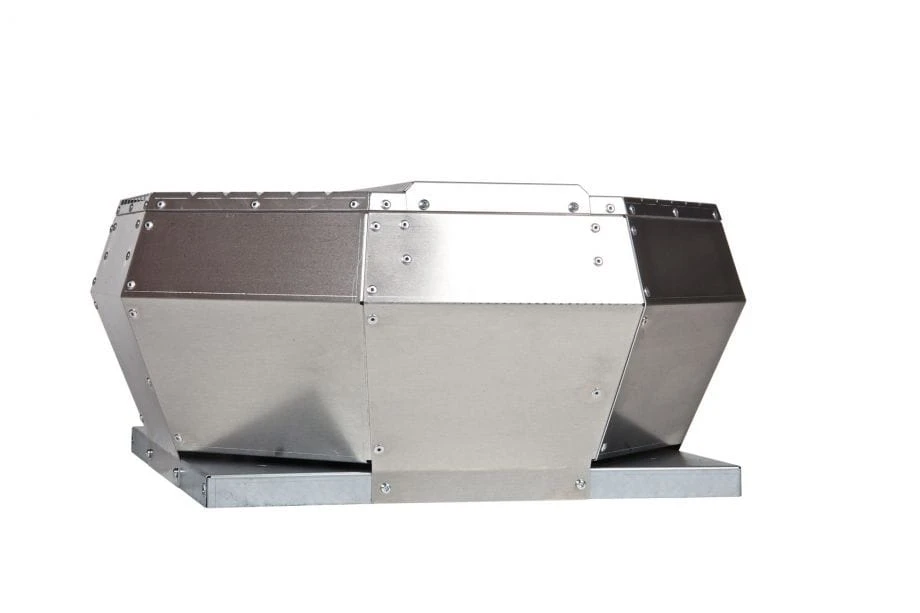

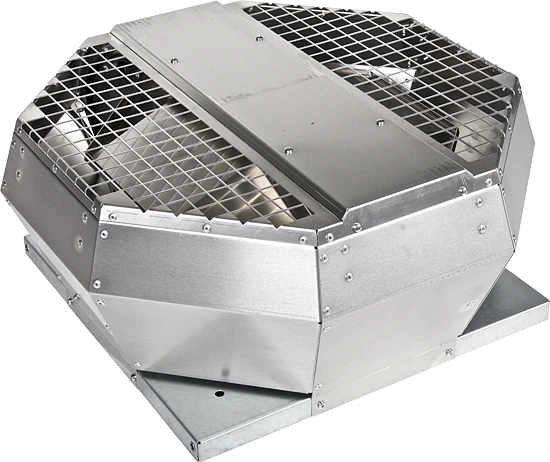

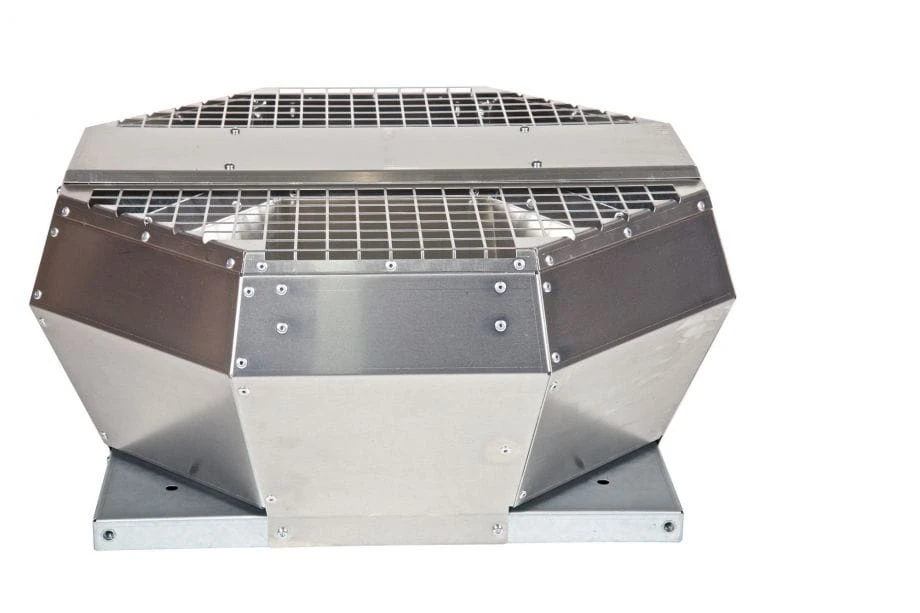

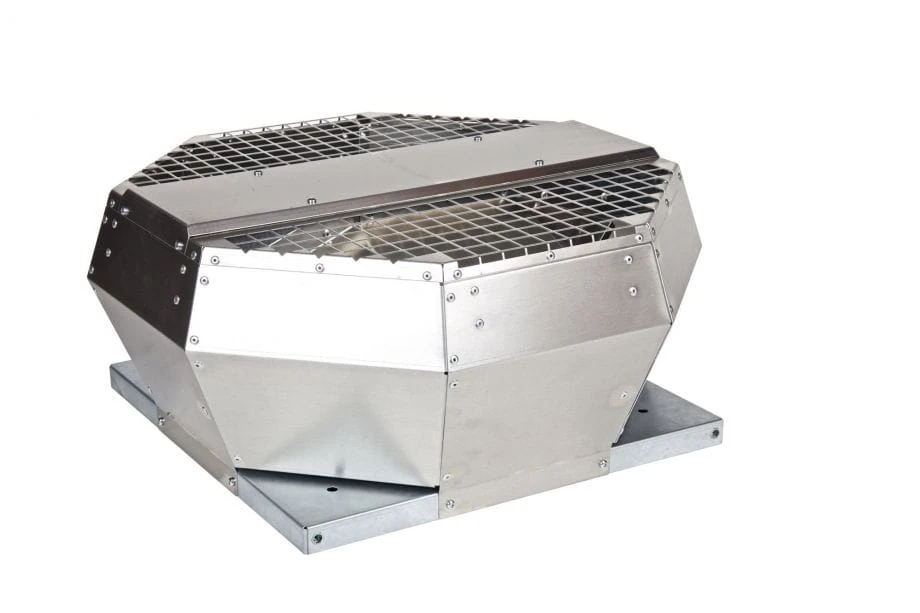

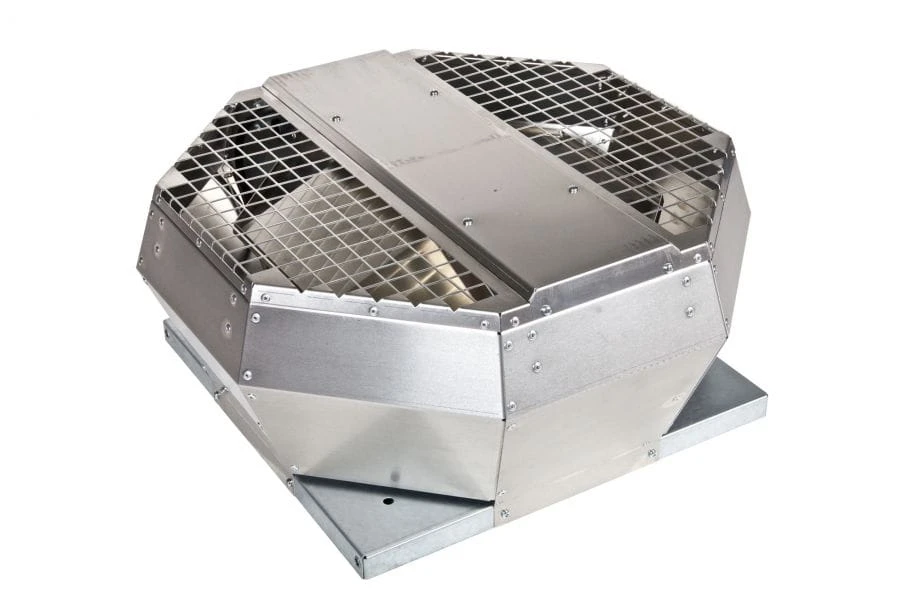

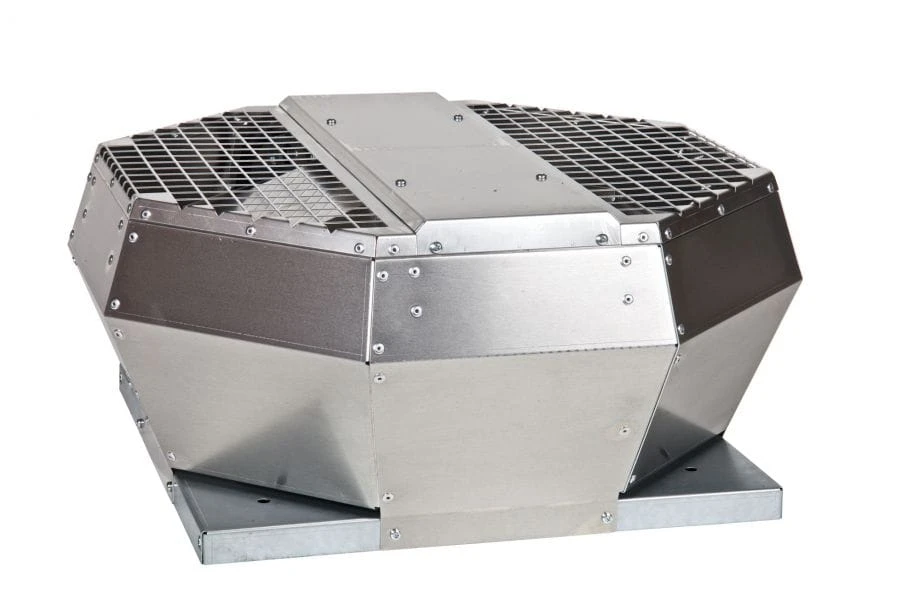

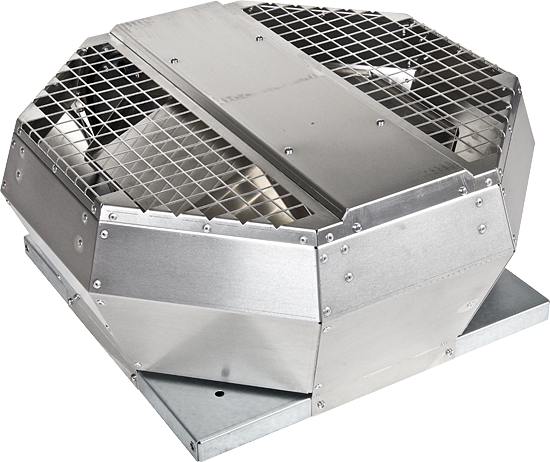

Wentylator dachowy VIVER 4-315/1500S

Kod produktu: 15078400

Wentylacja ogólna obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej.

ZALETY:

  • pionowy wyrzut powietrza
  • obudowa wykonana z aluminium
  • wirnik z łopatkami wygiętymi do tyłu
  • napięciowa regulacja prędkości obrotowej
  • wbudowany wyłącznik serwisowy (modele VIVER.PS)
  • kompaktowe gabaryty
  • zakres temperatury pracy: -25 ÷ 80°C – w zależności od modelu

ZASTOSOWANIE:

Wentylacja ogólna wyciągowa obiektów mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Ze względu na pionowy wyrzut powietrza znajdują szczególne zastosowanie dla obiektów zlokalizowanych w gęstej zabudowie, gdzie istotne są parametry hałasu emitowanego na zewnątrz, jak również w budynkach o małej ilości wolnej przestrzeni dachowej.

KONSTRUKCJA:

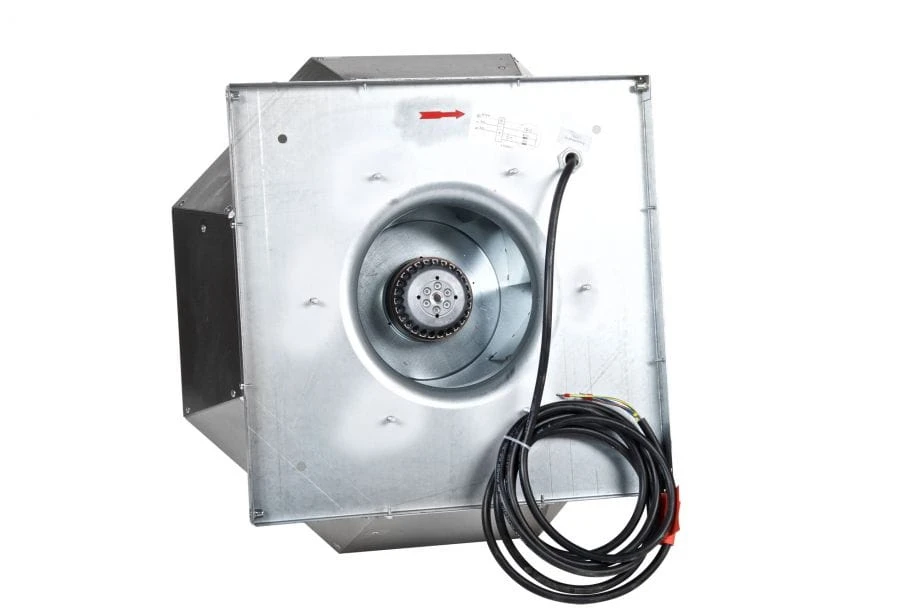

Dachowy wentylator promieniowy z wyrzutem pionowym z silnikiem umieszczonym w strumieniu przepływającego powietrza. Obudowa (boczna i górna) została wykonana z wysokiej jakości niekorodującego stopu aluminium odpornego na działanie czynników atmosferycznych (AlMg3) i składa się z nisko profilowanej osłony w kształcie ośmiokąta z siatką. Całość została umieszczona na kwadratowej płycie montażowej wykonanej z galwanizowanej blachy stalowej. Konstrukcja wentylatora umożliwia montaż na podstawie dachowej lub cokole murowanym o przekroju kwadratowym. Wokół profilowanego wlotu do wirnika umieszczone zostały króćce gwintowane umożliwiajace montaż akcesoriów dachowych takich jak: króćce, klapy zwrotne czy złącza przeciwdragniowe.

W komplecie dostarczane są śruby służące do montażu z podstawą dachową. Modele VIVER.P wyposażone zostały w zintegrowany na obudowie wyłącznik serwisowy. Wentylator został wyposażony w wirnik typu B o łopatkach pochylonych do tyłu (wyważany dynamicznie podwójny stopień wyważenia w klasie G 6.3).

NAPĘD I STEROWANIE:

Napęd stanowią jednofazowe (230V, 50Hz) lub trójfazowe (400V, 50Hz) asynchroniczne silniki elektryczne z wirującą obudową. Silniki posiadają wbudowane zabezpieczenie termiczne w postaci czujnika temperatury uzwojeń z resetem automatycznym (do modelu 355 włącznie) lub posiadają wyprowadzone na zewnątrz końcówki termokontaktu, które należy podłączyć do odpowiedniego przekaźnika ochrony termicznej np. typu S ET10 lub STDT16. Silniki są przystosowane do napięciowej regulacji prędkości obrotowej w w zakresie 80-230V (modele jednofazowe), 100-400V (modele trójfazowe). Stopień ochrony urządzenia IPX4. Stopień ochrony silnika dla modeli 220-315 IP33, dla modelu 355 IP44, dla modeli 400-560 IP54. Klasa izolacji F.

DANE TECHNICZNE:

Typ max
[m3/h]
Δp max
[Pa]
max
[W]
Un
[V]
max
[A]
RPM max
[1/min]
tmax
[°C]
LWA
[dB(A)]
LpA *
[dB(A)]
m
[kg]
nr kat.
VIVER 2-190/450S 490 380 67 230, 1~ 0,37 2720 40 64 41/33 4,5 13054300
VIVER 4-190/250S 280 110 18 230, 1~ 0,23 1430 70 55 32/24 4,9 13053700
VIVER 2-220/800S 800 510 110 230, 1~ 0,55 2780 60 67 44/36 5,3 13182000
VIVER 4-220/400S 410 140 21 230, 1~ 0,22 1410 80 51 28/20 5 13178300
VIVER 2-225/900S 930 630 154 230, 1~ 0,9 2910 60 73 50/42 5,7 13724400
VIVER 4-250/600S 620 170 61 230, 1~ 0,38 1415 50 58 30/22 5,6 13044000
VIVER 4-280/1100S 1100 220 82 230, 1~ 0,42 1400 70 61 38/30 8,2 13009900
VIVER 4-315/1500S 1550 300 130 230, 1~ 0,70 1450 60 63 40/32 8,5 15078400
VIVER 4-355/2700S 2740 400 249 230, 1~ 1,34 1460 45 66 43/35 16,5 13105900
VIVER 4-400/3700S 3740 500 452 230, 1~ 2,59 1460 65 71 48/40 16,5 13106200
VIVER 4-450/5000T 5020 580 641 400, 3~ 1,5 1450 60 75 52/44 26 13106500
VIVER 4-500/7600T 7665 880 1467 400, 3~ 3,43 1470 55 79 56/48 34 13106800
VIVER 4-560/10900T 10960 830 1911 400, 3~ 4,76 1460 60 82 59/51 53,5 13107100

 * - poziom ciśnienia akustycznego mierzony z odległości 4/10 m

 WYMIARY:

Typ Ød
[mm]
A
[mm]
B
[mm]
C
[mm]
D
[mm]
E
[mm]
F
[mm]
G
[mm]
H
[mm]
J
[mm]
Øk
[mm]
VIVER 2-190/450S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 4-190/250S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 2-220/800S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 4-220/400S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 2-225/900S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 4-250/600S 213 337 388 190 320 ±4 245 95,5 311 ± 4 95,5 M6x15 (6x) 9
VIVER 4-280/1100S 286 437 540 249 420 ± 4 330 135 411 ± 4 135 M6x15 (6x) 9
VIVER 4-315/1500S 286 437 540 249 420 ± 4 330 135 411 ± 4 135 M6x15 (6x) 9
VIVER 4-355/2700S 438 598 745 333 581 ± 4 450 195,5 572 ± 4 195,5 M6x15 (6x) 11
VIVER 4-400/3700S 438 598 745 333 581 ± 4 450 195,5 572 ± 4 195,5 M6x15 (6x) 11
VIVER 4-450/5000T 438 670 860 418 644 ± 4 535 222 653 ± 4 222 M6x15 (6x) 11
VIVER 4-500/7600T 438 670 860 418 644 ± 4 535 222 653 ± 4 222 M6x15 (6x) 11
VIVER 4-560/10900T 605 931 1165 527 905 ± 4 750 314 914 ± 4 314 M8x15 (8x) 11
