Wentylator kanałowy JETTEC 355/5000S - JETTEC

Dostępność: dostępny na zamówienie
Wysyłka w: Produkt na zamówienie (dostępny w ciągu 6-8 tygodni)
Cena: 2 595,00 zł 2595.00
ilość szt.
dodaj do przechowalni
Producent: Harmann
Kod produktu: 11275700

Opis

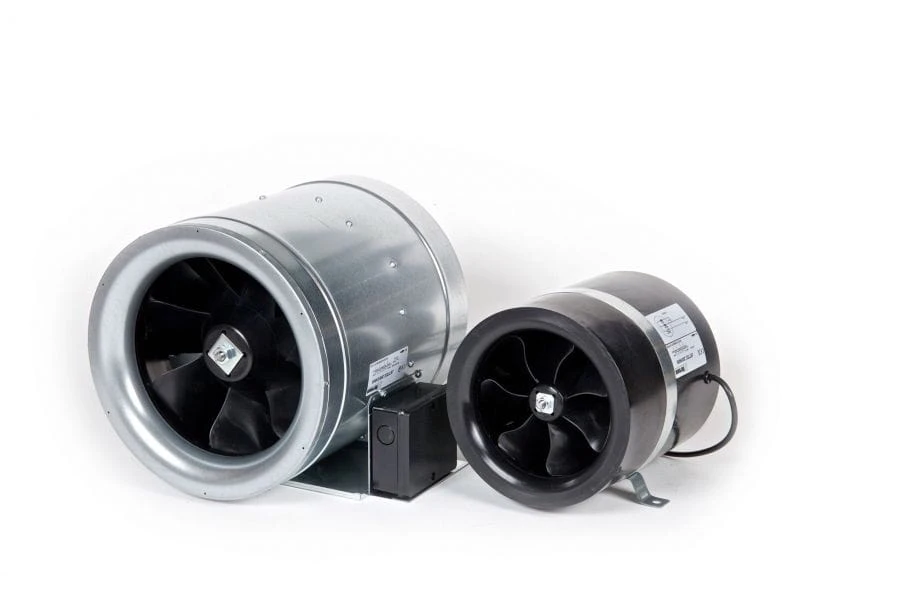

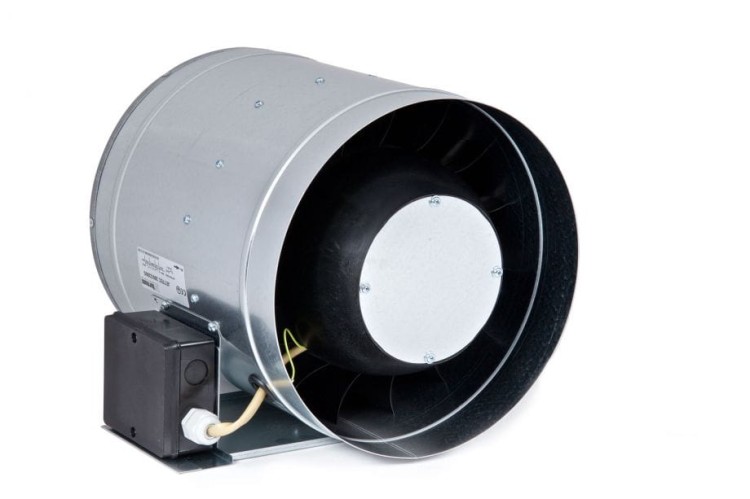

Wentylator kanałowy JETTEC 355/5000S

Kod produktu: 11275700

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.

ZALETY:

  • cichszy,
  • wydajniejszy,
  • bardziej oszczędny,
  • kompaktowy,
  • maksymalna temperatura pracy: 40 ÷ 80°C - w zależności od wybranego modelu,

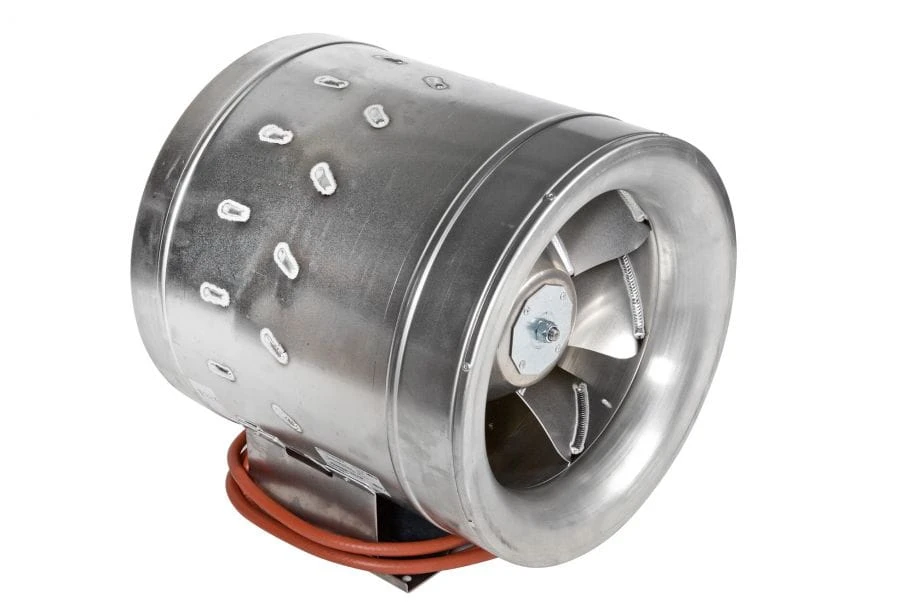

  • JETTEC 400 ÷ 710 -modele standardowo wykonane w całości z aluminium,
  • oszczędność energii - dzięki unikalnym rozwiązaniom redukującym straty przepływu, JETTEC osiąga efektywność do 50% większą od standardowych wentylatorów kanałowych oraz do 30% mniejsze zużycie energii. Dzięki temu wentylator jest przyjazny dla środowiska, jego zastosowanie gwarantuje redukcję kosztów eksploatacyjnych, a zastosowane sterowniki i zabezpieczenia mogą być mniejsze niż w standardowych projektach,
  • oszczędność przestrzeni - unikalna konstrukcja wirnika i dyfuzora sprawia, że możliwe było zastosowanie obudowy na całej swej długości dokładnie odpowiadającej średnicy przewodu, w którym ma być zainstalowany wentylator. Dzięki temu można projektować instalacje zajmujące mniej cennego miejsca,
  • oszczędność pieniędzy - od 75% do 90% całkowitych kosztów związanych z zainstalowanym wentylatorem, to koszty energii elektrycznej zużytej w czasie eksploatacji. Można je zredukować nawet o 30% instalując wentylatory JETTEC. Wentylatory JETTEC w stosunku do swych parametrów są relatywnie tanie w porównaniu ze standardowymi rozwiązaniami.

ZASTOSOWANIE:

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.

KONSTRUKCJA:

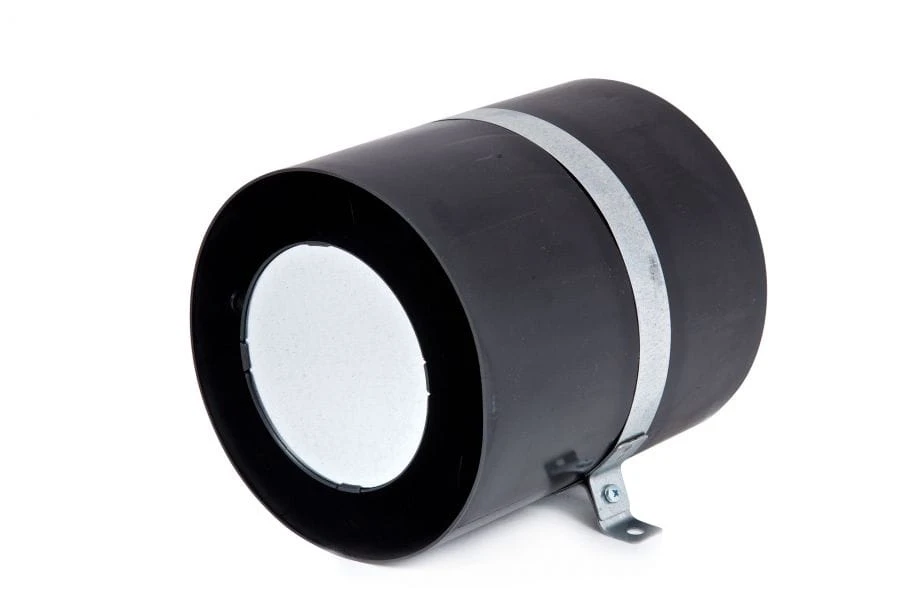

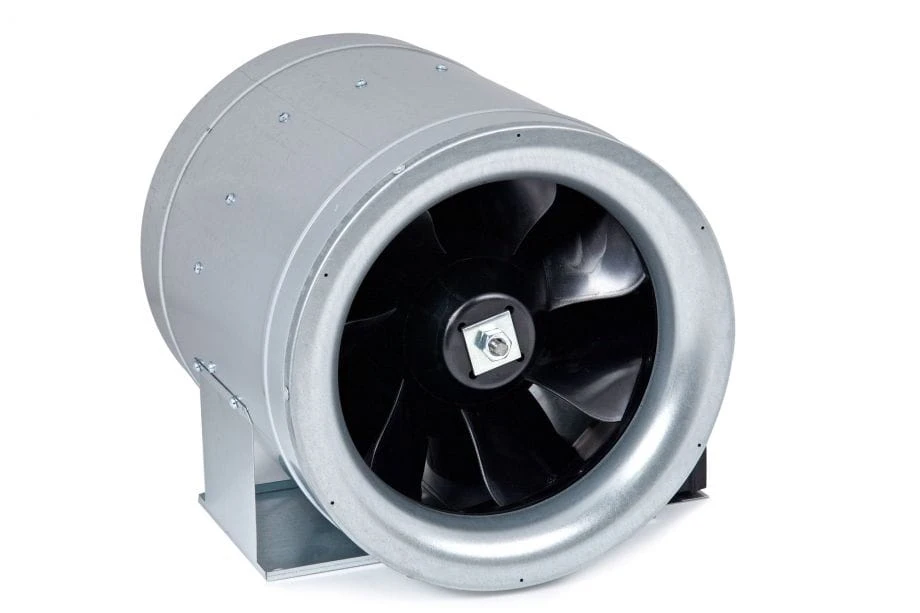

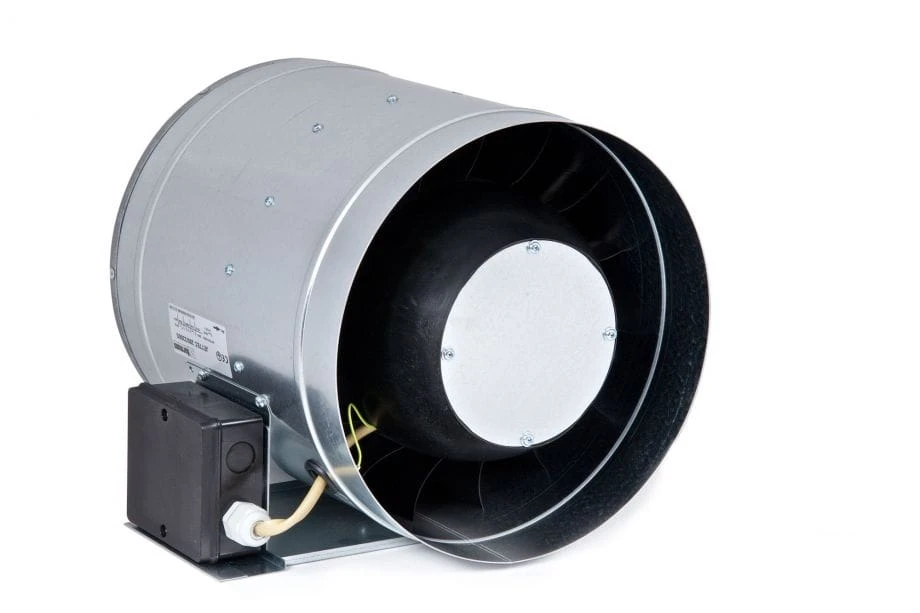

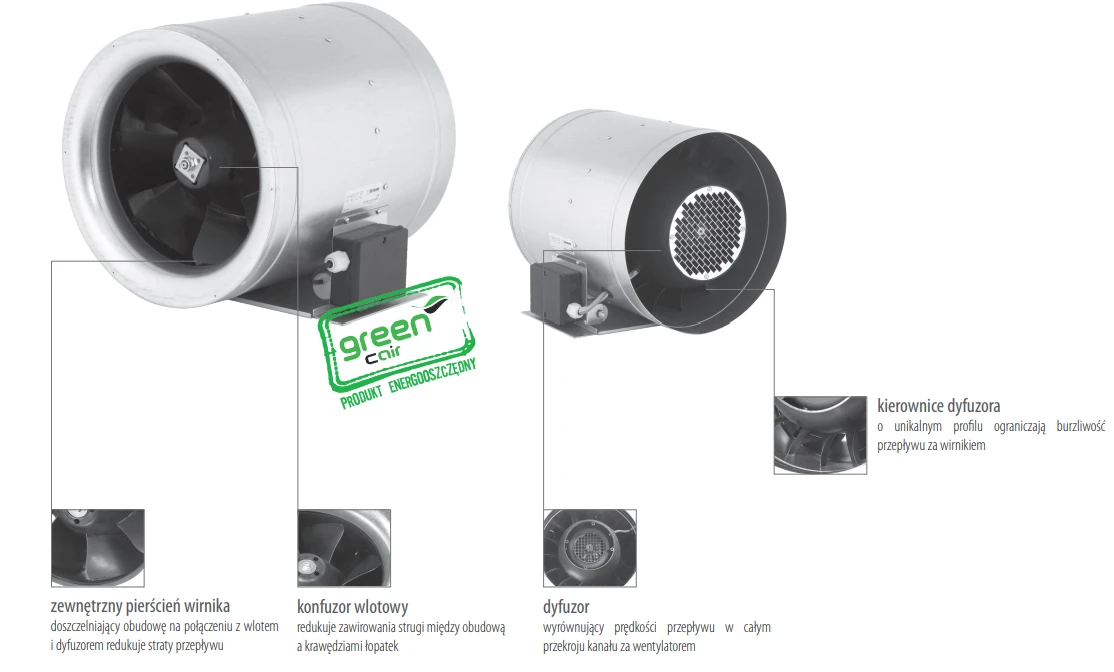

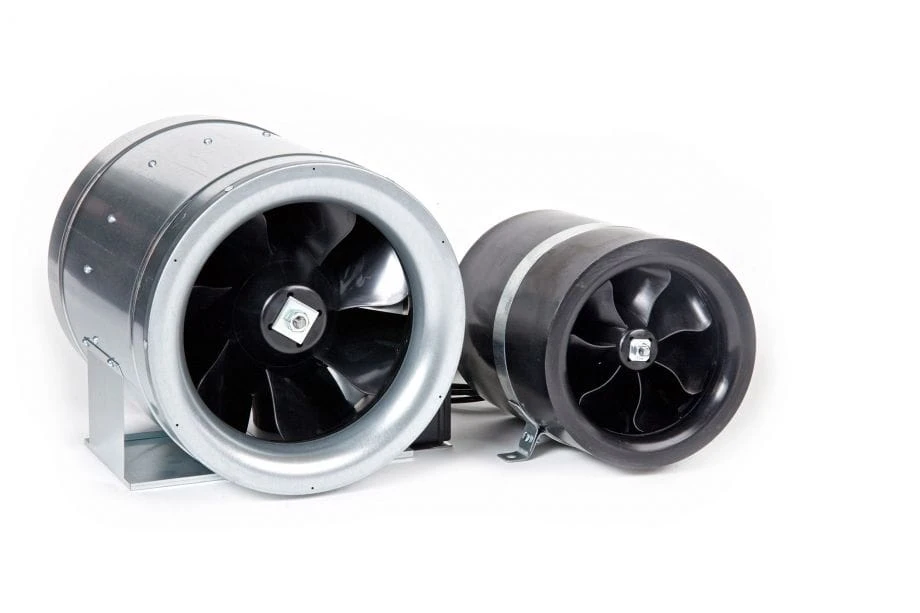

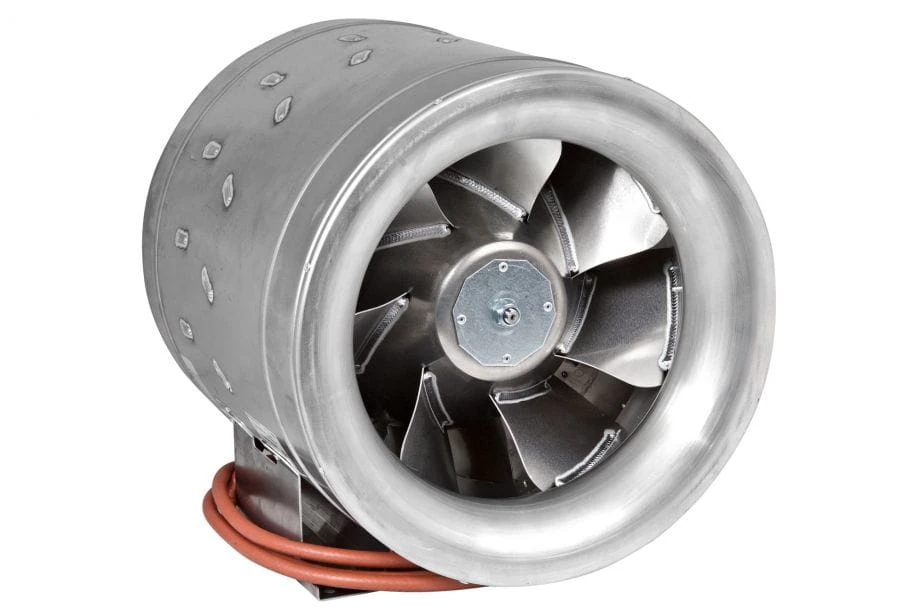

Diagonalny wentylator kanałowy. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie, dla średnicy 200 z tworzywa w kolorze czarnym, a od średnicy 400 włącznie - w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem. Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

WIRNIK:

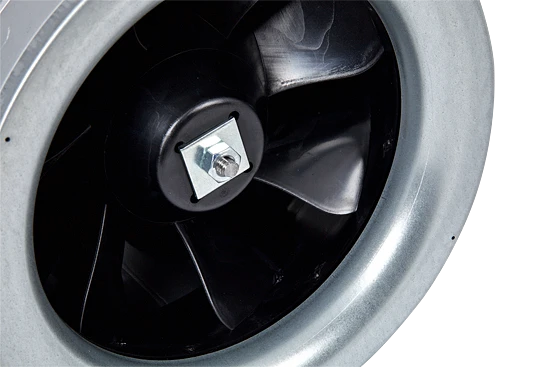

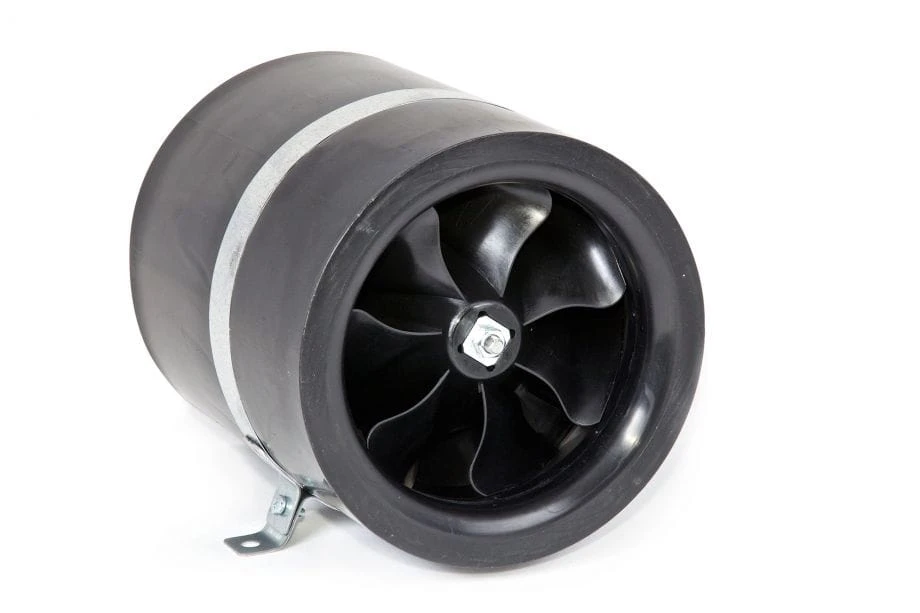

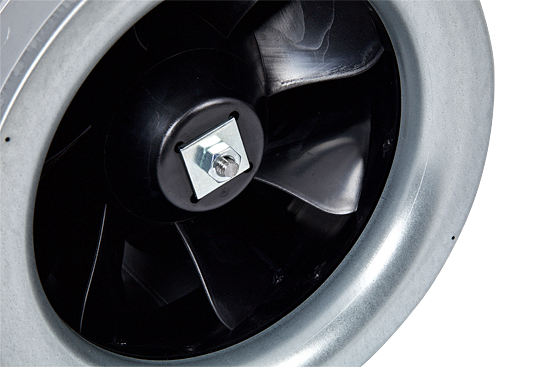

Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy 400 z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

NAPĘD I STEROWANIE:

Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne (z resetem manualnym: modele od 200/900S do 400/3400S), pozostałe modele posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych. Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości. Stopień ochrony wentylatorów IPX4, klasa izolacji F.

DANE TECHNICZNE:


Typ



max
[m3/h]

Δp max
[Pa]

max
[W]

U
[V]

max
[A]

n
[Hz]

max
[Hz]

RPM max
[1/min]

max
[°C]

Lwa
[dB(A)]

Lpa
[dB(A)]

masa
[kg]

nr kat.

JETTEC 250/1600S 1623 450 160 230 0,8  50  - 2810 50 49 42 5,3 11622700
JETTEC 250/1700S 1740 470 180 230 1  50  - 2890 55 54 47 6,4 11238200
JETTEC 280/2300S 2350 570 270 230 1,6  50  - 2880 55 57 50 8,3 11533400
JETTEC 315/2300S 2350 570 270 230 1,6 50  - 2880 55 57 50 8,4 11701000
JETTEC 315/3500S 3510 760 530 230 3,2  50  - 2850 70 61 54 14,2 11220200
JETTEC 355/2600S 2580 270 150 230 1,0  50  - 1460 80 48 41 13,5 11236900
JETTEC 355/5000S 4940 930 960 230 5,4  50  - 2850 45 63 56 17,3 11275700
JETTEC 400/3400S 3440 310 215 230 1,5  50  - 1460 80 61 54 12,8 11938000
JETTEC 450/5000S 5220 425 450 230 3,1  50 - 1450 80 66 59 18,4 11933600
JETTEC 500/6700S 6950 490 740 230 4,2  50  - 1400 80 68 61 23,2 11806100
JETTEC 560/9600S 9550 630 1120 230 7,6  50 - 1430 80 79 72 38 11934900
JETTEC 630/14000S 14000 775 2140 230 11,4  50  - 1410 50 77 70 43,1 11932400
JETTEC 250/2400F 2380 900 380 3*230 1,5  65 70 3980 50 65 58 6,6 11898000
JETTEC 315/4300F 4210 1160 560 3*230 3,0  50 60 3490 40 70 63 15,5 11275900
JETTEC 355/5100F 5000 960 920 3*230 3,2  50 50 2910 60 67 60 17,5 11276000
JETTEC 400/5200F 5160 730 660 3*230 2,7  75 75 2200 80 68 61 14,8 11937700
JETTEC 400/6900F 6910 1284 1570 3*400 3,2  50 50 2930 80 82 75 20,3 11967700
JETTEC 450/7300F 7345 860 1000 3*230 4,4  70 75 2150 80 72 65 18,9 11857000
JETTEC 500/9900F 9850 1030 1930 3*230 7,1  70 70 2060 70 79 72 23,6 11758000
JETTEC 560/10800F 10800 790 1445 3*400 2,7 50 55 1610 60 78 71 33.0 14653700
JETTEC 630/16300F 16250 990 2745 3*400 5,1 50 55 1600 60 77 70 49.5 14653400
JETTEC 710/23100F 23140 1230 5123 3*400 9,8 50 55 1610 60 85 78 63.0 14653100

WYMIARY:



Typ A
[mm]
B
[mm]
C
[mm]
ØD
[mm]
JETTEC 250/1600S 254±1 214,5±1 258,8±2 250±1
JETTEC 250/1700S 296±2 278±1 258,8±2 250±1
JETTEC 280/2300S 320,9±2 307,6±1 289,5±2 280,7±1
JETTEC 315/2300S 335,5±2 307,6±1 318,5±2 315
JETTEC 315/3500S 349±2 350,7±1 323,8±2 315±1
JETTEC 355/2600S 388,3±2 396±1 362,5±2 353,5±1
JETTEC 355/5000S 388,3±2 396±1 362,5±2 353,5±1
JETTEC 400/3400S 352±2 416±3 431,8±2 403
JETTEC 450/5000S 402±2 466,5±3 466,8±2 452,6
JETTEC 500/6700S 442,6±2 515±3 512,2±2 503,7
JETTEC 560/9600S 513±2 582±3 573±2 564
JETTEC 630/14000S 583,4±2 653,5±3 643,2±2 634,4
JETTEC 250/2400F 296±2 278±1 258,8±2 250±1
JETTEC 315/4300F 319±1 350,7±1 329,8±2 315±1
JETTEC 355/5100F 357,5±1 396±1 362,5±2 353,5±1
JETTEC 400/5200F 352±2 416±3 431,8±2 403
JETTEC 400/6900F 352±2 416±3 431,8±2 403
JETTEC 450/7300F 357±2 466,4±3 466,8±2 452,6
JETTEC 500/9900F 397,7±2 515±3 512,2±2 503,7
JETTEC 560/10800F 568,±2 582±3 573±2 564±1
JETTEC 630/16300F 638,±2 654,±3 638,±2 634,±1
JETTEC 710/23100F 717±2 732,±3 723,±2 714,±1
