Wentylator kanałowy  JETTEC 450/5000S

Kod produktu: 11933600

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.

ZALETY:

• cichszy,
• wydajniejszy,
• bardziej oszczędny,
• kompaktowy,
• maksymalna temperatura pracy: 40 ÷ 80°C - w zależności od wybranego modelu,
• JETTEC 400 ÷ 710 -modele standardowo wykonane w całości z aluminium,
• oszczędność energii - dzięki unikalnym rozwiązaniom redukującym straty przepływu, JETTEC osiąga efektywność do 50% większą od standardowych wentylatorów kanałowych oraz do 30% mniejsze zużycie energii. Dzięki temu wentylator jest przyjazny dla środowiska, jego zastosowanie gwarantuje redukcję kosztów eksploatacyjnych, a zastosowane sterowniki i zabezpieczenia mogą być mniejsze niż w standardowych projektach,
• oszczędność przestrzeni - unikalna konstrukcja wirnika i dyfuzora sprawia, że możliwe było zastosowanie obudowy na całej swej długości dokładnie odpowiadającej średnicy przewodu, w którym ma być zainstalowany wentylator. Dzięki temu można projektować instalacje zajmujące mniej cennego miejsca,
• oszczędność pieniędzy - od 75% do 90% całkowitych kosztów związanych z zainstalowanym wentylatorem, to koszty energii elektrycznej zużytej w czasie eksploatacji. Można je zredukować nawet o 30% instalując wentylatory JETTEC. Wentylatory JETTEC w stosunku do swych parametrów są relatywnie tanie w porównaniu ze standardowymi rozwiązaniami.

ZASTOSOWANIE:

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej. Element nawiewu w centralach wentylacyjnych, współpraca z wymiennikami ciepła.

KONSTRUKCJA:

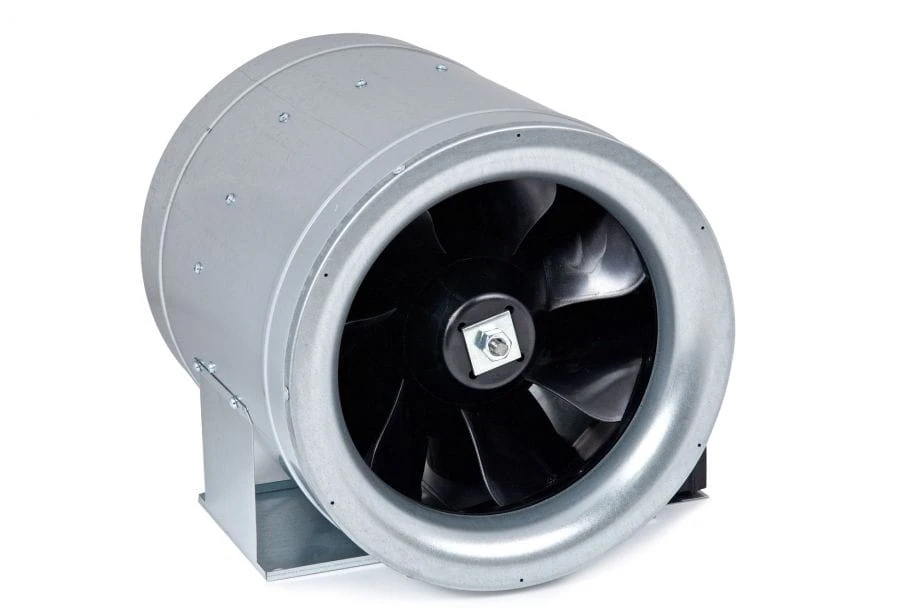

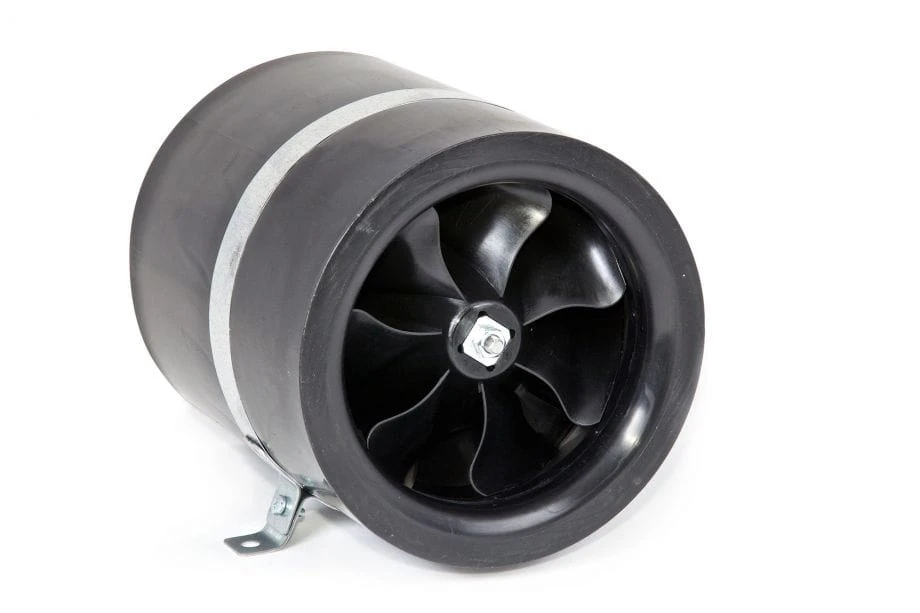

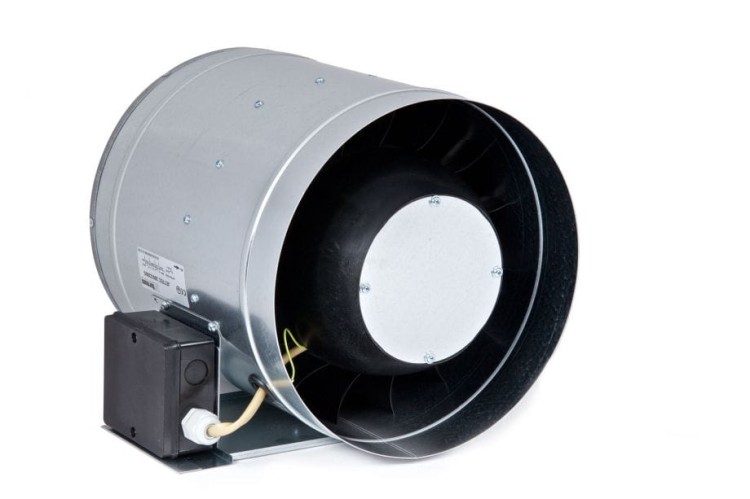

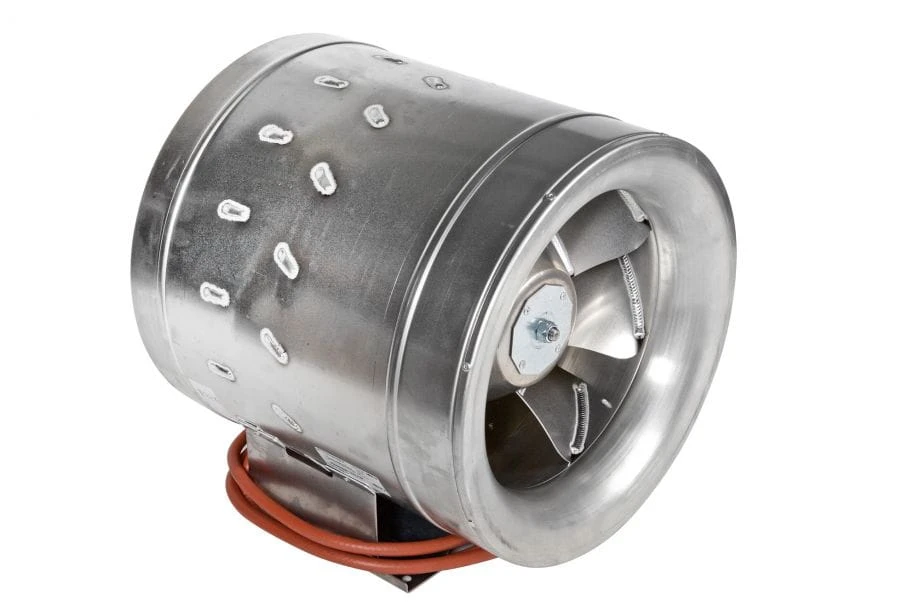

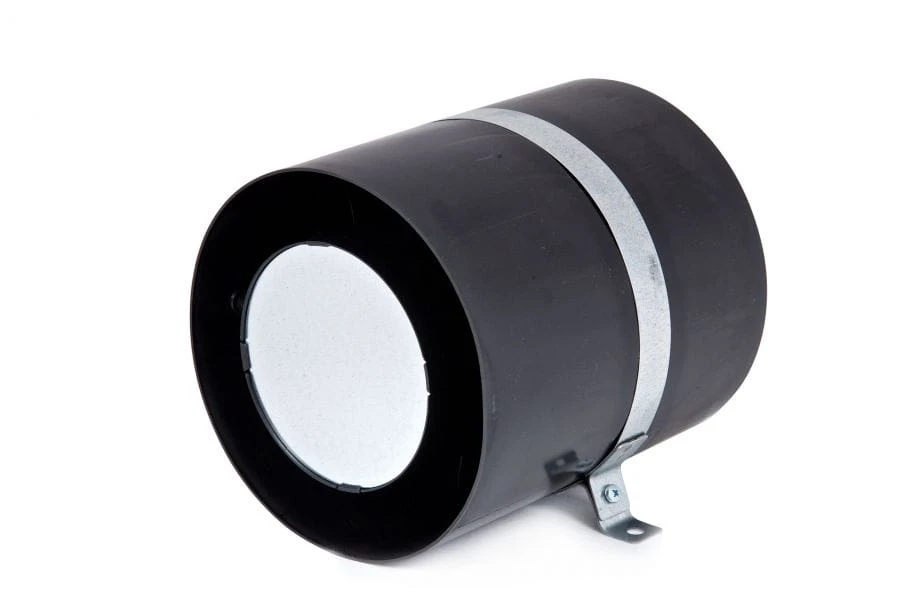

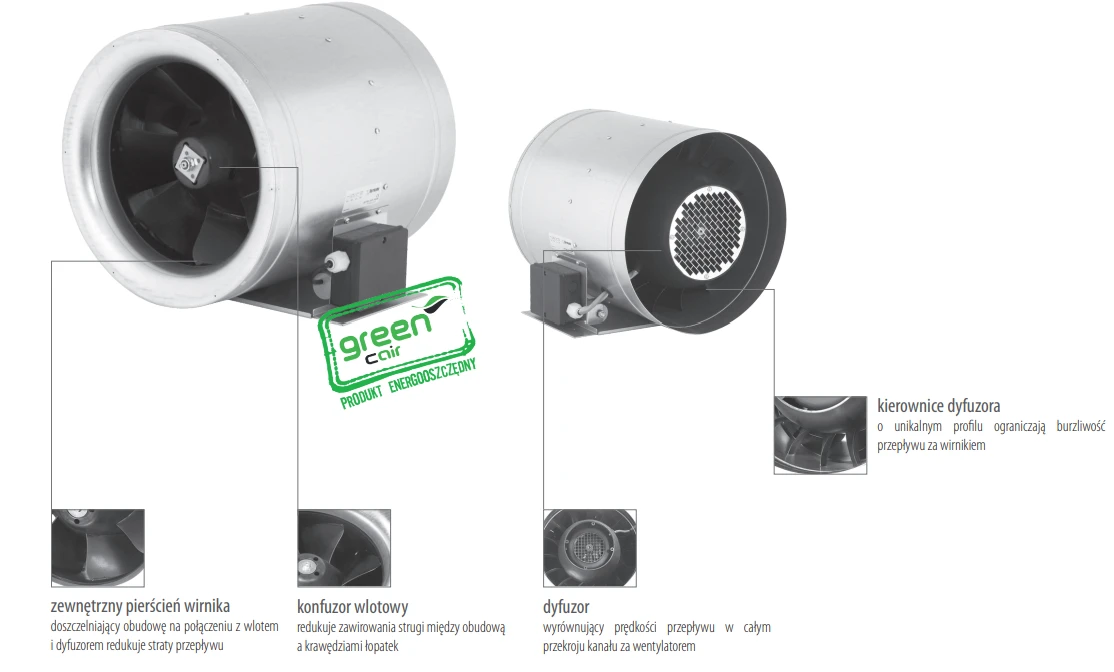

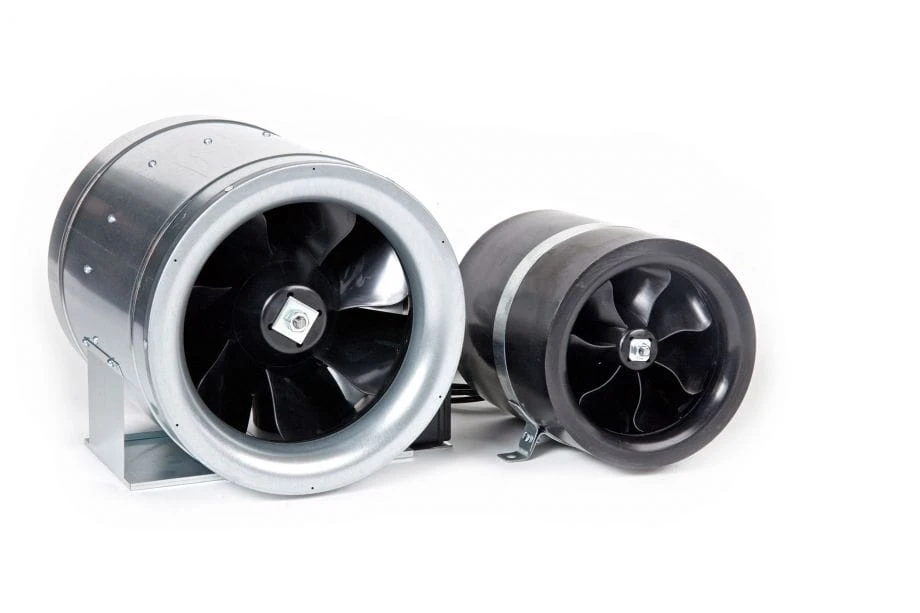

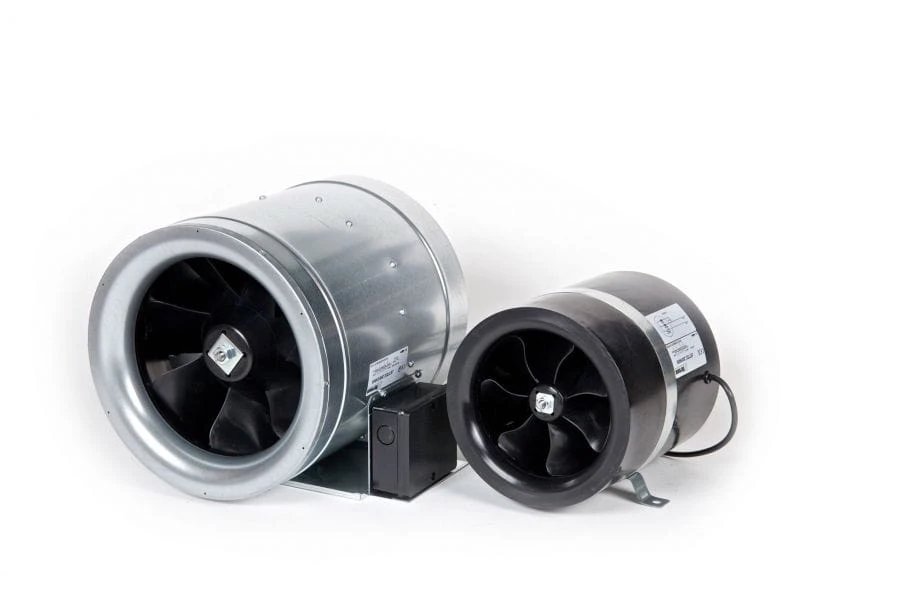

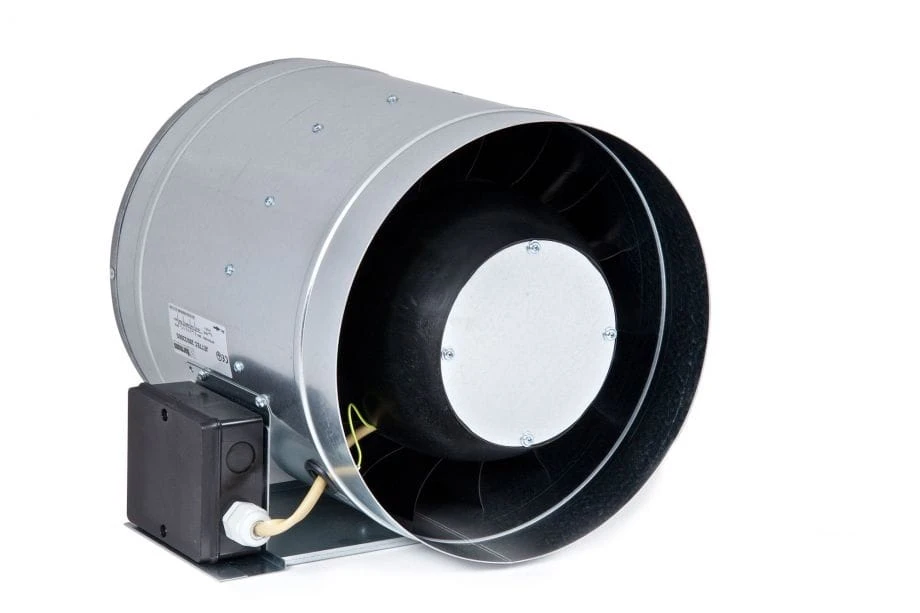

Diagonalny wentylator kanałowy. Obudowa wykonana z blachy stalowej cynkowanej galwanicznie, dla średnicy 200 z tworzywa w kolorze czarnym, a od średnicy 400 włącznie - w całości z aluminium. Unikalny konfuzor wlotowy dostosowany dokładnie do wymiarów wirnika sprawia, że powietrze jest zaciągane bezpośrednio na stożek wirnika diagonalnego bez zawirowań strugi między obudową a krawędziami łopatek. Przed utratą sprawności na krawędziach łopatek chroni również specjalny profilowany pierścień łączący wszystkie łopatki i doszczelniający komorę przepływu pomiędzy konfuzorem a kierownicami dyfuzora znajdującego się za wirnikiem. Silnik został obudowany profilem dyfuzora wykonanym z tworzywa sztucznego, którego głównymi elementami są profilowane kierownice mające za zadanie maksymalne ograniczenie burzliwości przepływu za wirnikiem oraz ścięty stożek wyrównujący prędkości przepływu w całym przekroju kanału za wentylatorem. Takie połączenie różnego rodzaju elementów regulacji strumienia powietrza sprawia, że efektywność pracy wentylatora wzrosła o około 50% w stosunku do standardowych wentylatorów z wirnikami promieniowymi.

WIRNIK:

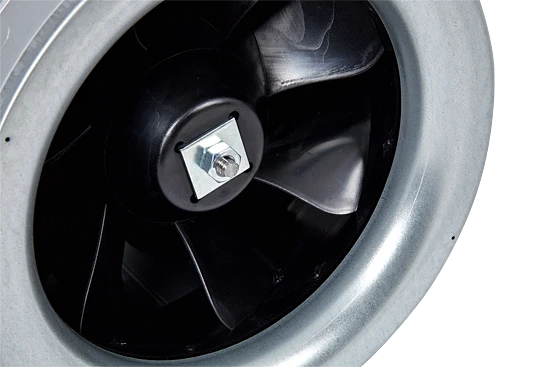

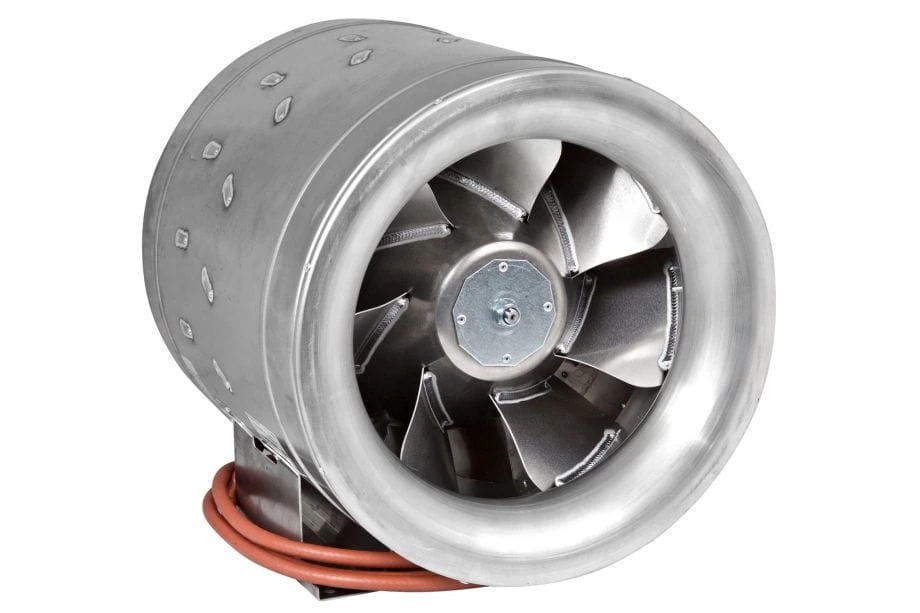

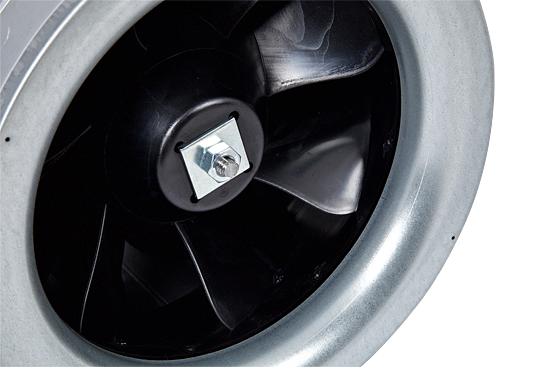

Wyważany dynamicznie wirnik diagonalny z tworzywa sztucznego (od średnicy 400 z aluminium) z pierścieniem zewnętrznym eliminującym straty ciśnienia wywołane turbulentnym przepływem na końcach łopatek. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście konfuzora, dzięki któremu zasysane powietrze kierowane jest na najbardziej efektywną część łopatki.

NAPĘD I STEROWANIE:

Asynchroniczny silnik elektryczny jednofazowy 230V, 50Hz lub trójfazowy 3 x 230V, oraz 3 x 400V, 50Hz. Silniki posiadają zintegrowane zabezpieczenie termiczne (z resetem manualnym: modele od 200/900S do 400/3400S), pozostałe modele posiadają wbudowany czujnik temperatury uzwojeń, którego końcówki muszą być podłączone do zewnętrznego przekaźnika ochrony termicznej np. typu S ET10 lub STDT 16. Silniki jednofazowe przystosowane są do napięciowej regulacji prędkości obrotowej w zakresie 80-230V za pomocą regulatorów transformatorowych. Silniki trójfazowe przystosowane są do zasilania i regulacji za pomocą przemiennika częstotliwości. Stopień ochrony wentylatorów IPX4, klasa izolacji F.
