Wentylator kanałowy ML 100/200

Kod produktu: 72251564

ZASTOSOWANIE:

Dzięki unikalnej konstrukcji oraz osiąganym wysokim parametrom pracy nadają się idealnie do zastosowań we wszelkich instalacjach wentylacji ogólnej zarówno jako nawiew, oraz wywiew powietrza. Wirnik diagonalny zapewnia odpowiednie wartości sprężu dzięki czemu można je stosować w instalacjach o wąskich przekrojach przewodów, oraz składających się z wielu elementów jak np. filtry, tłumiki, nagrzewnice, itp. Można je stosować w wentylacji ogólnej budynków mieszkalnych, domów jednorodzinnych, budynków użyteczności publicznej, biur, sklepów itp.

ZALETY:

• unikalny diagonalny wirnik

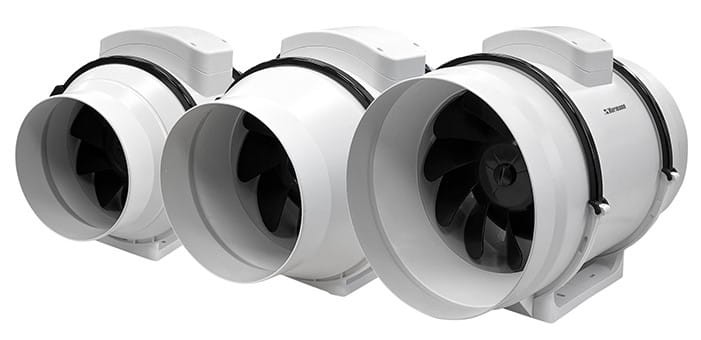

• dostępne w 5 średnicach od 100 do 200 mm
• silniki trzybiegowe
• możliwość regulacji napięciowej
• łatwa instalacja, oraz konserwacja
• stopień ochrony IP44
• unikalny i estetyczny wygląd

KONSTRUKCJA:

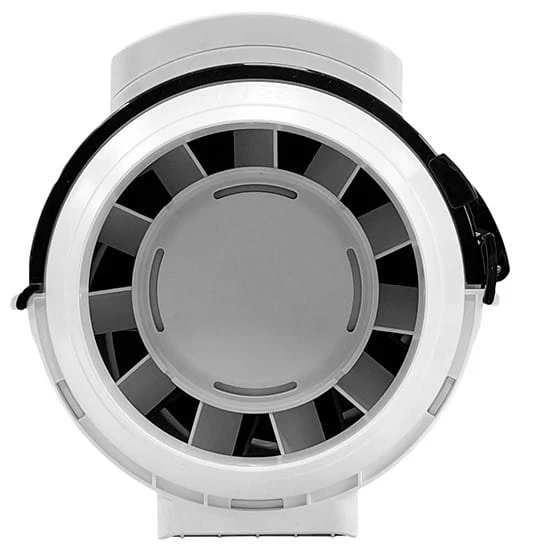

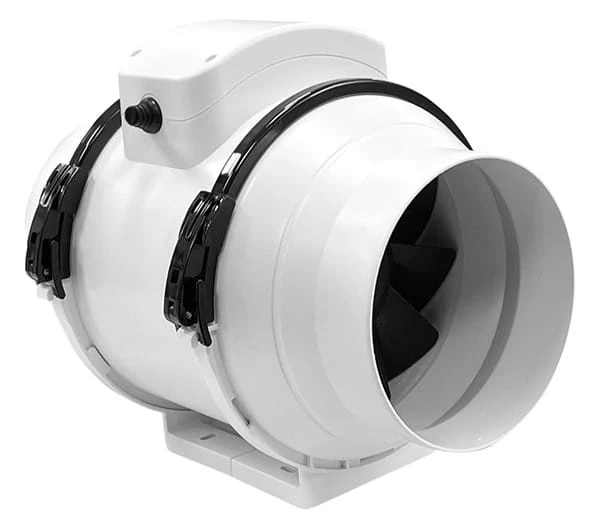

Diagonalny wentylator kanałowy. Unikalna konstrukcja wirnika, oraz specjalnie profilowane kierownice za wirnikiem ograniczają burzliwość strumienia powietrza, oraz wyrównują prędkości przepływu w całym przekroju za wentylatorem. Zastosowanie takich rozwiązań wpływa na wzrost efektywności pracy, a co za tym idzie również energooszczędności. Obudowa wykonana z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia oraz promieniowanie UV. Urządzenie składa się z trzech zasadniczych elementów: płyty podstawy, zespołu silniko-wirnika ze zintegrowaną puszką podłączeniową, oraz króćców przyłączeniowych. Całość łączy się ze sobą za pomocą dwóch uchylnych klamer montażowych.

Dzięki takiej konstrukcji montaż wentylatorów można wykonać w dowolnej pozycji, a zespół silniko-wirnika obracać pod dowolnym kątem. Ułatwia to znacznie instalację w miejscach, gdzie brak jest wystarczającej przestrzeni, np. pod sufitem podwieszanym. Takie rozwiązanie konstrukcyjne ułatwia również czyszczenie oraz konserwację urządzeń, gdyż dostęp do wszystkich elementów nie wymaga demontażu kanałów wentylacyjnych.

WIRNIK:

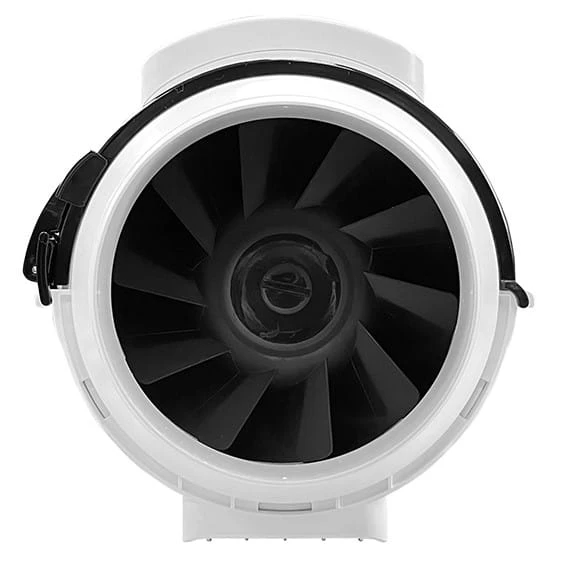

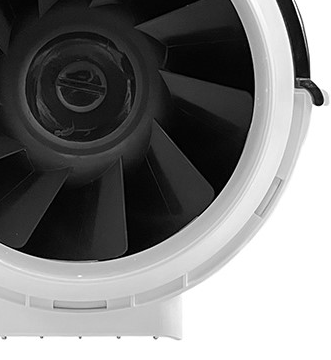

Wyważany dynamicznie wirnik diagonalny - przepływ powietrza w początkowej fazie jest osiowy, po czym następuje odgięcie strugi o 45st i przepływ jest w części osiowy a w części promieniowy. Wirnik wykonany z tworzywa sztucznego. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część łopatki.

NAPĘD I STEROWANIE:

Wentylatory ML posiadają trzybiegowy asynchroniczny silnik elektryczny 1~230V, 50Hz, wyposażony w łożyska kulkowe oraz zintegrowane zabezpieczenie termiczne. Wentylatory występują w dwóch seriach różniących się od siebie sposobem regulacji obrotów. W pierwszej serii, regulacji należy dokonać podczas montażu i podłączenia, za pomocą zworki należy zdefiniować na stałe jedną z trzech prędkości obrotowych wentylatora. Możliwa również w tej serii jest regulacja silnika poprzez obniżenie napięcia zasilającego w zakresie od 120-230V. Uwaga! W tym celu należy skonfigurować wentylator do pracy na najwyższym biegu. Dodatkowo modele 100 i 160 dostępne są w wersji z regulowanym opóźnieniem czasowym wyłączenia w zakresie 3-25 minut.

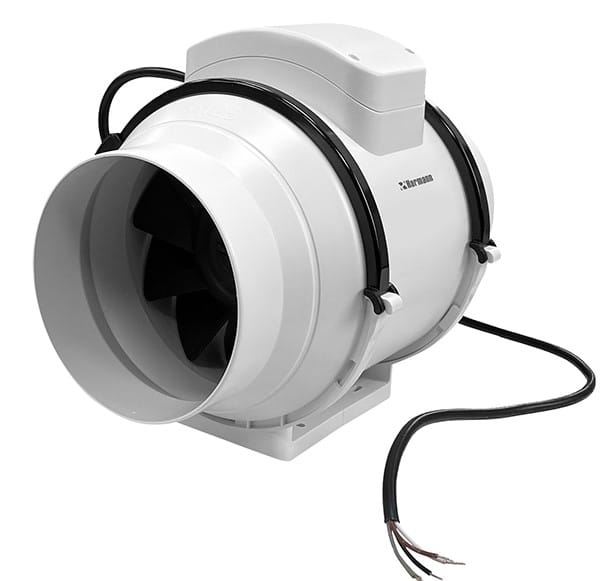

Seria druga wentylatorów ML, wyposażona w przewód zasilający, przystosowana jest do stopniowej regulacji obrotów za pomocą zewnętrznego przełącznika biegów.
W przypadku pracy jednostopniowej, przewód fazowy należy podłączyć wyłącznie do jednego wybranego zacisku: LA, LB lub LC. Istnieje również możliwość napięciowej regulacji obrotów w zakresie 70-100% (160-230V) wyłącznie przy zastosowaniu zewnętrznego regulatora i skonfigurowaniu wentylatora do pracy na najwyższym biegu.

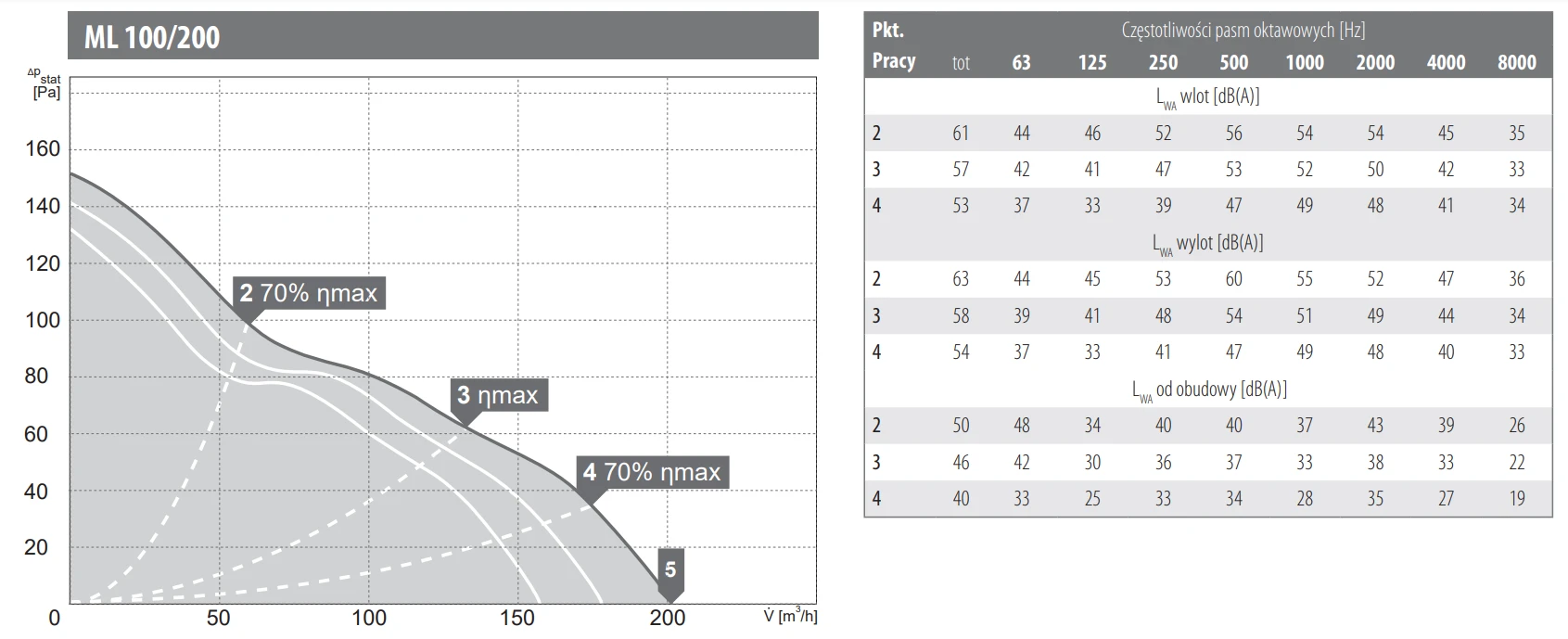

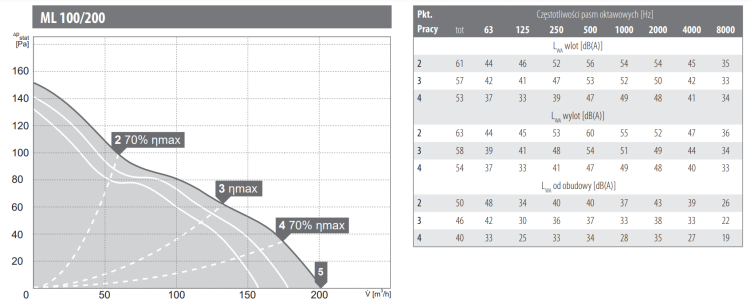

DANE TECHNICZNE:
