Wentylator kuchenny MBCK 315/3800S - Wentylatory gastronomiczne MBC.K

Dostępność: dostępny na zamówienie

Wysyłka w: Produkt na zamówienie (dostępny w ciągu 6-8 tygodni)

Cena: 4 544,00 zł 4544.00

ilość szt.

dodaj do przechowalni

Producent: Harmann

Kod produktu: 13682900

Opis

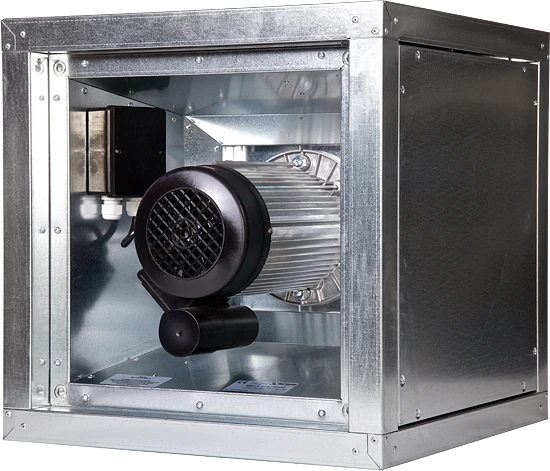

Wentylator kuchenny MBCK 315/3800S

Kod produktu: 13682900

Efektywny odciąg oparów z kuchni przemysłowych w obiektach gastronomicznych. Możliwość zastosowania we wszelkich instalacjach odciągowych wymagających odprowadzania powietrza o podwyższonej temperaturze.

ZALETY:

silnik poza strumieniem powietrza
galwanizowana obudowa stalowa
wirnik o łopatkach pochylonych do tyłu
izolowana obudowa
regulacja prędkości obrotowej
maksymalna temperatura pracy: 60 ÷ 80°C - temperatura medium dla modeli z silnikami jednofazowymi, 120°C - temperatura medium dla modeli z silnikami trójfazowymi.

KONSTRUKCJA:

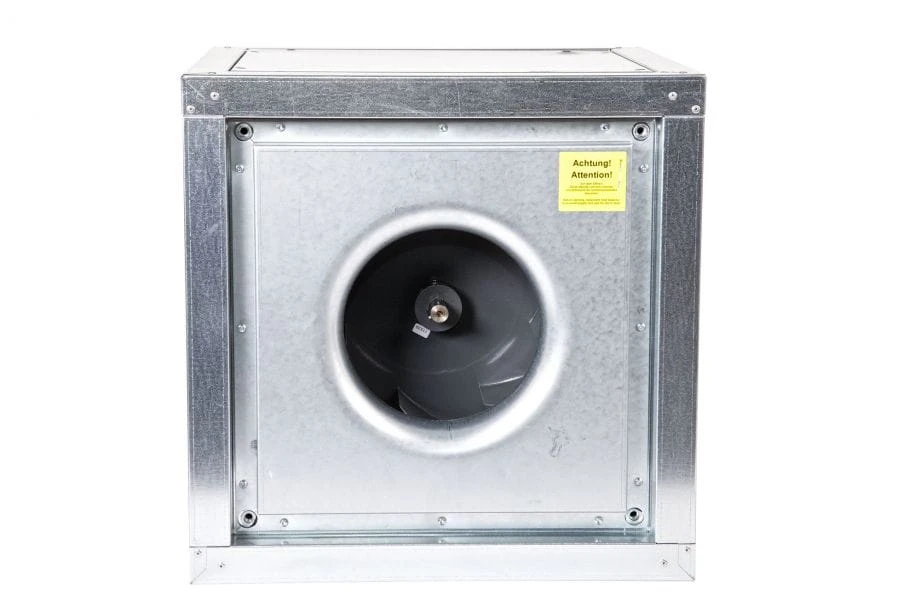

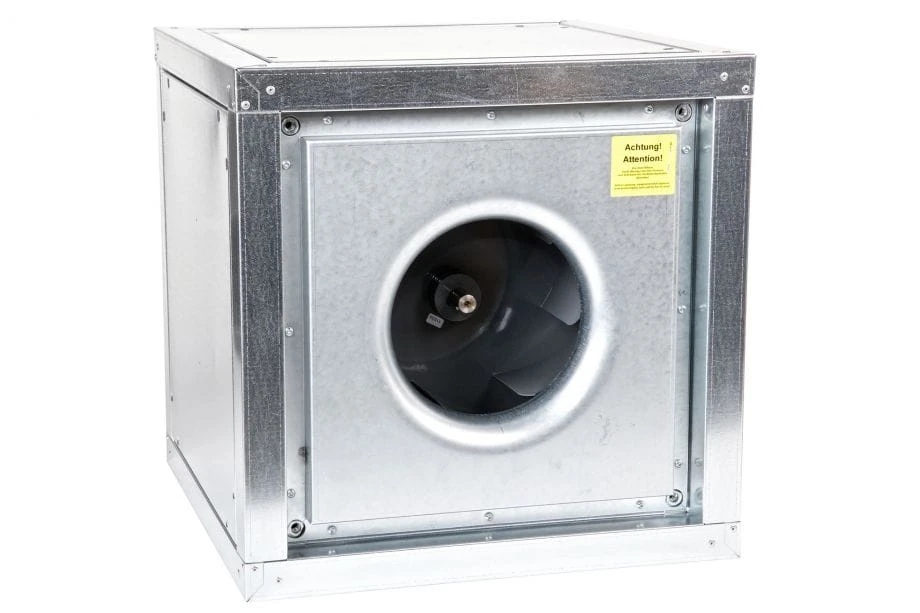

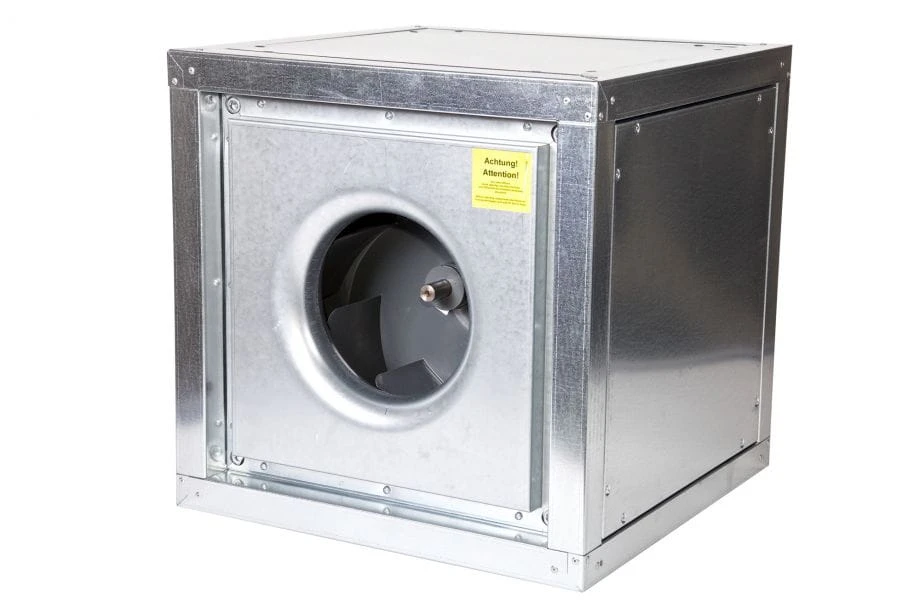

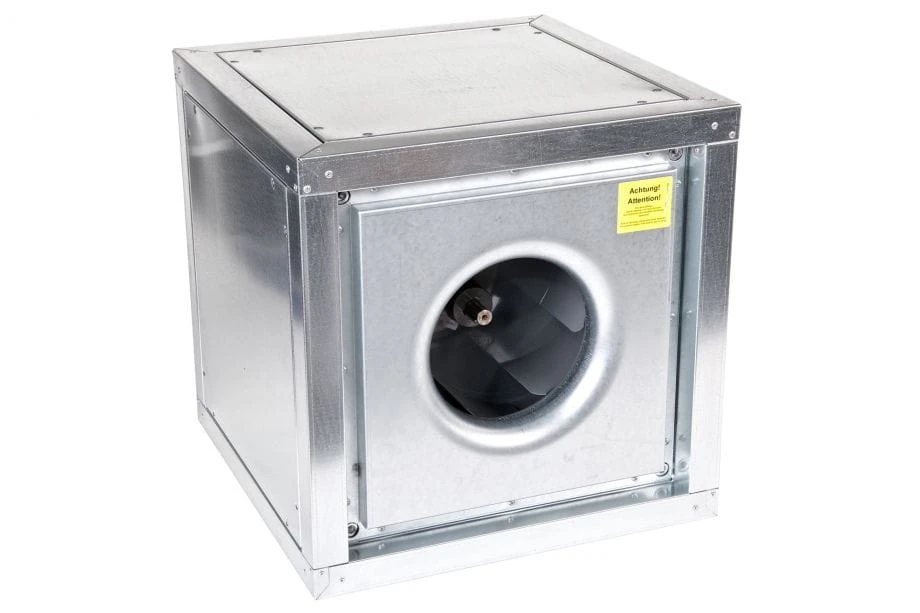

Promieniowy wentylator kanałowy z silnikiem oddzielonym od strumienia przepływającego powietrza. Obudowa w najwyższej klasie szczelności L1 (wg. EN 1886), wykonana z galwanizowanej blachy stalowej ma kształt sześcianu składającego się z ramy i paneli bocznych, izolowanych (poza panelem wlotowym) warstwą wełny mineralnej o grubości 30mm. W wykonaniu standardowym wlot stanowi wyproflowany pierścień bez króćca przyłączeniowego. Wylot uzyskuje się przez zdjęcie jednego z izolowanych paneli bocznych. Wylot można skonfgurować względem wlotu tylko pod kątem 90°. Po stronie wylotu zastosować można panele USB wyposażone w okrągłe króćce przyłączeniowe lub panele USR z redukcją do przyłącza okrągłego. Po stronie wlotu istnieje możliwość montażu okrągłych króćcy wlotowych ASB. W celu ograniczenia dodatkowych oporów, które powstaną przy stosowaniu powyższych paneli i króćców należy zwrócić szczególną uwagę na zachowanie odcinków prostych kanałów oraz króćców o jak największej średnicy przyłączeniowej. W podstawie wentylatora zlokalizowany został króciec skroplin (gwint wewnętrzny). Instalacja powinna być wyposażona w stosowne filtry / łapacze tłuszczu.

WIRNIK:

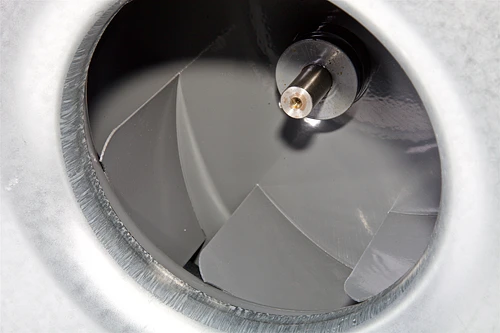

Wirnik nowej generacji wyważony dynamicznie w klasie G2.5, typu B - z łopatkami pochylonymi do tyłu, wykonany z blachy stalowej malowanej proszkowo.

NAPĘD I STEROWANIE:

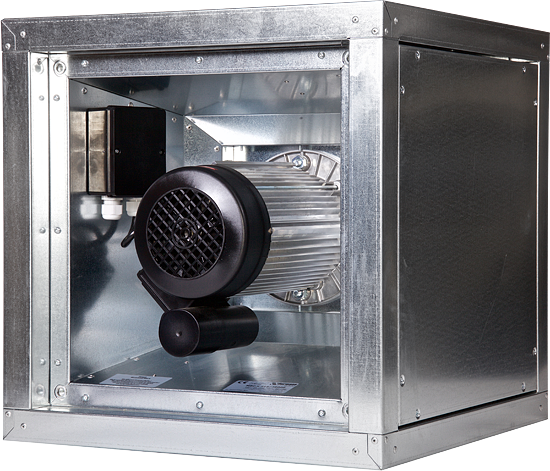

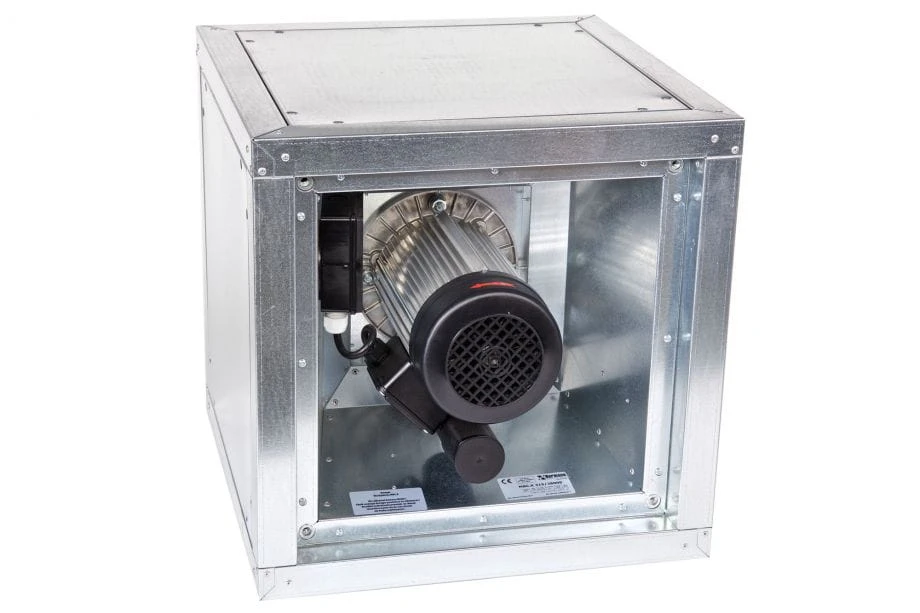

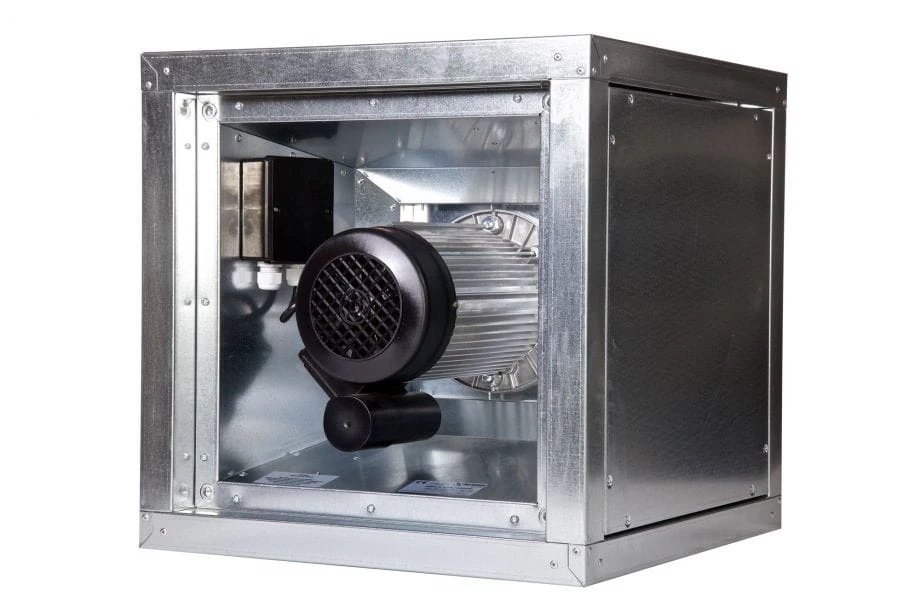

Jednofazowy (230V, 50Hz, IP54, klasa izolacji F) lub trójfazowy (400V, 50Hz, IP55, klasa izolacji F) asynchroniczny silnik elektryczny zlokalizowany całkowicie poza strumieniem usuwanego powietrza. Prędkość obrotowa modeli jednofazowych może być kontrolowana przy pomocy regulatorów transformatorowych. Zalecany zakres regulacji napięcia 110-230V. Silniki te posiadają czujniki temperatury uzwojeń typu termokontakt, które muszą być podłączone i monitorowane przez zewnętrzne urządzenie ochrony termicznej, np. automatykę, przekaźnik wbudowany w regulator, przekaźnik SET10 itp. Prędkość obrotowa modeli z silnikami trójfazowymi (3x230Δ/3x400Y) może być kontrolowana za pomocą przemienników częstotliwości, wyłącznie w zakresie częstotliwości (obrotów) podanych w tabeli/wykresie doboru. Zalecany czas przyspieszania i hamowania przetwornicą (rampa): 20-30 sek. W przypadku bezpośredniego podłączania silników trójfazowych do sieci należy je zabezpieczyć przy pomocy wyłączników silnikowych z wbudowanym wyzwalaczem zwarciowym i przeciążeniowym. Nastawa wyzwalacza termicznego wyłącznika silnikowego musi być dostosowana do rzeczywistych parametrów pracy wentylatora i nie wyższa niż wartość Imax dla wentylatora.

DANE TECHNICZNE:

Typ	Q _max [m³/h]	Δp _max [Pa]	P _max [W]	U [V]	I _max [A]	RPM _max [1/min]	t _max [°C]	L_wa [dB(A)]	L_pa [dB(A)]	masa [kg]	nr kat.
MBCK 225/1700S	1740	660	285	230	2,1	2920	80	67	60	36	13788500
MBCK 250/2600S	2610	790	454	230	3,4	2950	80	73	66	44	12667900
MBCK 280/3300S	3340	980	703	230	4,1	2910	80	75	68	46	12668100
MBCK 315/3800S	4225	1270	1319	230	7,6	2930	80	74	67	45	13682900
MBCK 400/4500S	4590	510	499	230	2,8	1450	80	63	56	59	13688700
MBCK 450/6000S	5960	640	793	230	4,5	1450	65(80)*	70	63	73	12662400
MBCK 500/7800S	7800	815	1429	230	7,9	1460	80	71	64	81	14118600

* w nawiasie podana maksymalna temperatura przetłaczanego medium podczas pracy bez regulacji prędkości obrotowe

Typ	Q _max [m³/h]	Δp_max [Pa]	P_max [W]	Pnom [W]	U [V]	I_max [A]	F_nom [Hz]	f_min-f_max [Hz]	RPM_max [1/min]	RPMnom [1/min]	t_max [°C]	L_wa [dB(A)]	L_pa [dB(A)]	masa [kg]	nr kat.
MBCK 225/2000T	2010	940	440	291	3~230/400(Δ/Y)	0,85	50	20-60	3520	2920	60	73	66	35	14068400
MBCK 250/2600T	2630	1130	692	438	3~230/400(Δ/Y)	1,2	50	20-60	3490	2870	60	73	66	35	14068200
MBCK 280/2800T	2830	980	686	686	3~230/400(Δ/Y)	1,26	50	20-50	2920	2790	60	73	66	36	14068000
MBCK 315/4100T	4115	1270	1208	1208	3~230/400(Δ/Y)	2,45	50	20-50	2950	2860	60	75	68	41	14067800
MBCK 315/3300T	3300	810	658	221	3~230/400(Δ/Y)	1,13	50	20-80	2360	1480	60	68	61	40	14067600
MBCK 355/4600T	4590	810	793	338	3~230/400(Δ/Y)	1,37	50	20-70	2060	1470	60	76	69	40	14068800
MBCK 400/4800T	4840	505	564	564	3~230/400(Δ/Y)	1,1	50	20-50	1470	1440	60	69	62	65	14069000
MBCK 450/7100T	7125	810	1226	967	3~230/400(Δ/Y)	2,5	50	20-55	1630	1470	60	73	66	73	14069200
MBCK 500/8100T	8090	840	1440	1440	3~230/400(Δ/Y)	2,85	50	20-50	1485	1450	60	77	70	75	14069400
MBCK 560/13100T	13060	1040	2661	2661	3~230/400(Δ/Y)	5	50	20-50	1470	1430	60	76	69	127	14117400
MBCK 630/17500T	17540	1330	4325	4325	3~230/400(Δ/Y)	8,8	50	20-50	1480	1452	60	79	72	140	14138000
MBCK 710/19500T	19550	735	2761	2761	3~400(Δ)	7	50	20-50	990	980	60	70	63	235	150945
MBCK 800/22600T	22610	920	4772	4518	3~400(Δ)	9,4	50	20-50	990	970	60 (120)	71	66	241	15096000

* Max temperatura otoczenia. Temperatura medium dla modeli trójfazowych wynosi 120°C, w nawiasie podana maksymalna temperatura przetłaczanego medium podczas pracy bez regulacji prędkości obrotowej

WYMIARY:

Typ	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F x F [mm]
MBCK 225	500	552	500	250	250	417x417
MBCK 250	500	552	500	250	250	417x417
MBCK 280	500	552	500	250	250	417x417
MBCK 315	500	552	500	250	250	417x417
MBCK 355	700	752	700	350	350	617x617
MBCK 400	700	752	700	350	350	617x617
MBCK 450	700	752	700	350	350	617x617
MBCK 500	700	752	700	350	350	617x617
MBCK 560	900	952	900	450	450	817x817
MBCK 630	900	952	900	450	450	817x817
MBCK 710	1200	1252	1200	600	600	1117x1117
MBCK 800	1200	1252	1200	600	600	1117x1117
