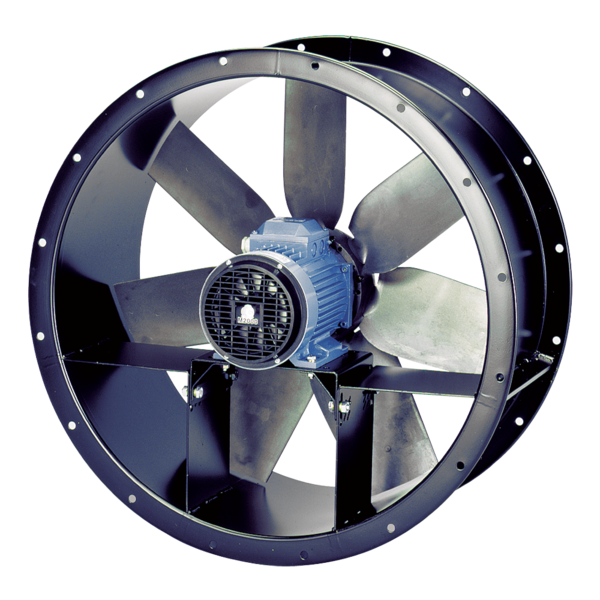

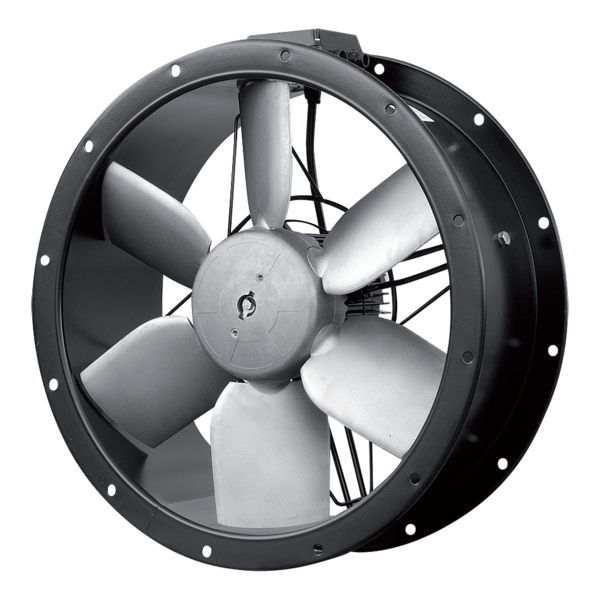

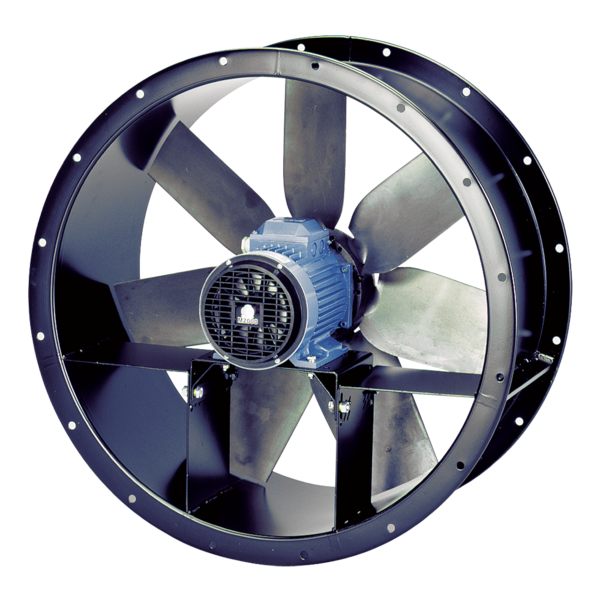

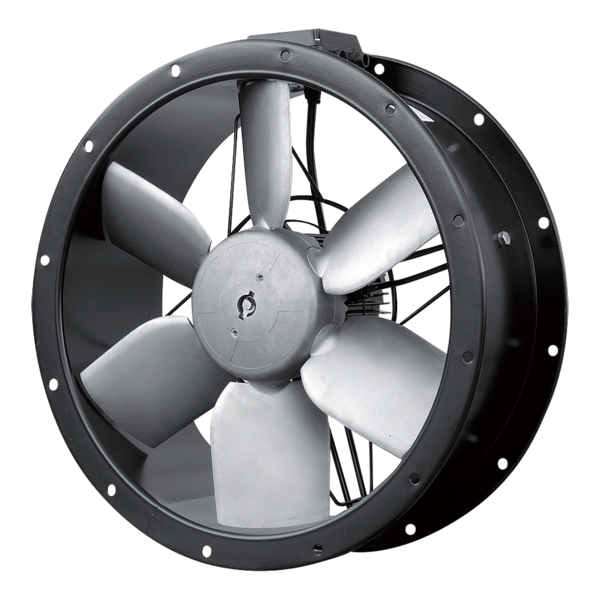

Wentylator osiowy kanałowy TCBT/6-500/HB 230/400V - Compact TCFT / TCBT / TCBB / TCFB

Wentylator osiowy kanałowy TCBT/6-500/HB 230/400V

Kod produktu:41520615

Wentylatory osiowe - kanałowe są przystosowane do montażu w pozycji poziomej lub pionowej. Mają zastosowanie w wentylacji ogólnej pomieszczeń o charakterze użytkowym i przemysłowym.

ZASTOSOWANIE

Wentylator przeznaczony do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

• ogólna wentylacja lokali handlowych i hal przemysłowych,
• wentylacja magazynów i składów magazynowych,
• wentylacja garaży i budynków użyteczności publicznej, etc.

KONSTRUKCJA

• wirnik z blachy aluminiowej wyważany dynamicznie wg ISO 1940-1
• obudowa z blachy stalowej zabezpieczonej przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową
• puszka przyłączeniowa na obudowie
• montaż w pozycji poziomej lub pionowej
• przepływ powietrza wirnik -> silnik (HB)
• temperatura tłoczonego medium od -40°C do +40°C (modele 250 do 400 oraz 4/710 i 800), i od -40°C do +70°C (modele 450 do 630 oraz 6/710)

SILNIK ELEKTRYCZNY

• asynchroniczny, jednofazowy 230V 50Hz (TCBB)
• asynchroniczny, trójfazowy 230/400V 50Hz, 400V 50Hz (TCBT)
• stopień ochrony IP 54, klasa izolacji F (modele 250 do 400)
• stopień ochrony IP 65, klasa izolacji F (modele 450 do 630 i 6/710)
• stopień ochrony IP 55, klasa izolacii F (modele 4/710 i 800)
• do regulacji napięciowej (z wyjątkiem /4-560H, /4-630, 710 i T/800)
• do regulacji częstotliwościowej (silniki trójfazowe)

WYKONANIA SPECJALNE

• wersja przeciwwybuchowa
• przepływ powietrza silnik -> wirnik (HA)
• Obudowa zabezpieczona przed korozją poprzez malowanie kataforetyczne farbą podkładową oraz farbą poliestrową. Elementy złączne ze stali nierdzewnej.
• Puszka przyłączeniowa na obudowie, dławiki PG-11 (oprócz modeli w wersji ATEX).
• Wersja do stref zagrożenia wybuchem - TCBT EX.

DANE TECHNICZNE

WYMIARY

KARTA KATALOGOWA
ZNAK ZGODNOŚCI
